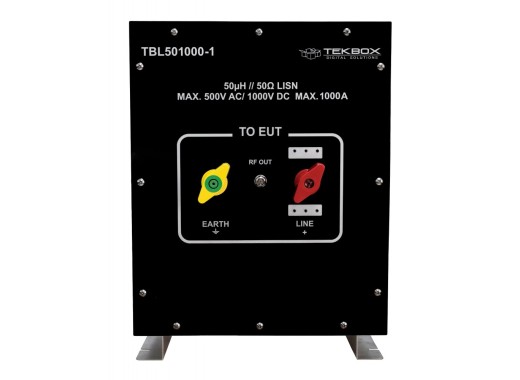

Tekbox TBL501000-1 LISN
Détails
Le Tekbox TBL501000-1 est un LISN à courant élevé, de 50 µH et 1 000 A, destiné aux mesures d'émissions conduites sur des équipements électroniques CA/CC de puissance élevée. Conçu conformément à la norme CISPR 16-1-2, il est destiné à présenter une impédance de ligne d'alimentation définie tout en permettant de prélever le bruit au niveau des bornes de l'objet sous test à partir de la sortie RF et de le mesurer à l'aide d'un analyseur de spectre ou d'un récepteur IME. Le LISN présente une bande passante comprise entre 100 kHz et 30 MHz, ainsi qu'une plage de tension de fonctionnement pouvant atteindre 1 000 V CC ou 500 V CA. Il peut également fonctionner en continu avec une intensité maximale de 1 000 A grâce à un système de refroidissement par ventilateurs, ces derniers nécessitant pour cela une alimentation électrique externe. Même sans ce ventilateur, le LISN peut toujours fonctionner en continu jusqu'à 500 A. Deux de ces LISN peuvent être utilisés conjointement avec le Tekbox LISN Mate. Ce montage permet d'effectuer des mesures de bruit en mode commun et en mode différentiel.
Caractéristiques techniques
| Bande passante | 100 kHz - 30 MHz |
| Tension maximale | 0 - 1 000 V CC ; 0 - 500 V CA (50/60 Hz) |
| Courant maximal | 1 000 A en continu avec ventilateur activé 500 A en continu sans ventilateur |
| Impédance | 50 Ω // 50 µH |
| Résistance en courant continu | < 3 mΩ |
| Connectivité | Sortie RF, borne à ailettes à courant fort M16 x 1,5 pour l'EUT et la SOURCE |
| Connexion à la terre | Profilé en acier inoxydable apparent avec fentes de fixation |
| Dimensions | 48 x 60 x 66 cm |
| Poids | 70 kg |
Accessoires
Le modèle TBL501000-1 est livré avec :
- Câble RG232 de 75 cm, connecteurs mâles N-mâles
- Cordon d'alimentation
Avantages et inconvénients
- Courant élevé
- Possibilité de combiner deux LISN pour mesurer le mode différentiel
- Connexion pratique au plan de masse
Téléchargements
| TBL501000-1 user manual |  (995.94 KB) | Télécharger |
