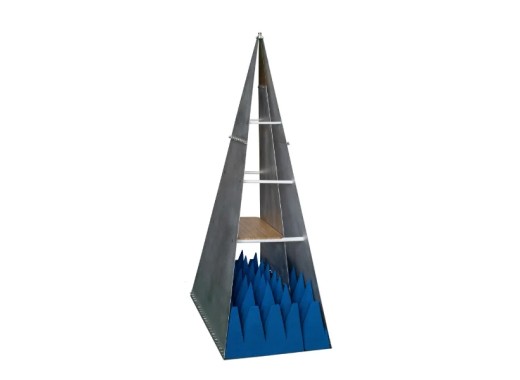

Cellule GTEM Tekbox TBGTC1
Détails
La TBGTC1 de Tekbox est une cellule GTEM ouverte, développée pour les tests de pré-conformité CEM des petits objets sous test. Comparée à d'autres cellules TEM ouvertes, cette cellule GTEM ouverte fonctionne à des fréquences plus élevées, jusqu'à 6 GHz. La TBGTC1 est également utilisée pour les tests d'émissions rayonnées et les tests d'immunité. Avec la cellule GTEM, il est facile de valider si les changements améliorent ou nuisent à la performance CEM de l'objet sous test. L'objet sous test peut être facilement placé dans la cellule du GTEM sur une planche en bois fournie et le GTEM peut tester des objets sous test jusqu'à 200 x 200 x 150 mm. La tente blindée de 204 x 104 x 100 cm est recommandé avec cette cellule GTEM ouverte.
Spécifications
| Volume de mesure max. | 100 x 100 x 100 mm |
| Gamme de fréquence | 9 kHz - 6 GHz |
| Impédance des cellules | 50 Ω |
| Impédance des ondes | 377 Ω |
| Max. puissance d'entrée RF | 600 W |
| Connecteurs | N-femelle |
| Dimensions | 1452 x 780 x 520 mm Hauteur du septum : 50 mm |
| Poids | 13 kg |
Accessoires
La cellule GTEM Tekbox TBGTC1 est livrée avec :- Absorbeurs pyramidaux en mousse de 500 MHz - 40 GHz
- x1 câble coaxial N-mâle à N-mâle
Téléchargements
| Tekbox TBGTC1 Manual |  (587.83 KB) | Télécharger |
