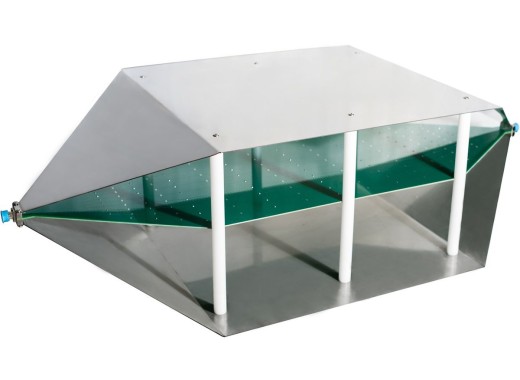

La Tekbox TBTC3 est une cellule TEM ouverte, développée pour les tests de pré-conformité CEM des grands DUT (dispositif testé). La TBTC0 est également utilisée pour les tests d'émissions rayonnées et les tests d'immunité. Les cellules TEM ouvertes offrent une alternative peu coûteuse pour tester ces DUT par rapport aux tests standards en chambre anéchoïque. La cellule TEM peut être connectée à un analyseur de spectre ou à un récepteur RF. La TBTC3 est équipée d'un arrêt de terminaison RF 50/25 W et d'un bloc CC pour protéger l'appareil connecté.
Grâce à sa conception ouverte, le DUT peut facilement être placé dans la cellule TEM. Il doit être placé entre la paroi inférieure et le septum, la bande conductrice se trouvant dans la partie centrale. Une caractéristique unique des cellules TEM de Tekbox est qu'elles peuvent supprimer des ordres supérieurs d'ondes et de résonances. En outre, ces cellules TEM ont une meilleure réponse en fréquence que les cellules TEM standard.
Les modèles de la série de cellules TEM ouvertes Tekbox diffèrent les uns des autres principalement par le volume de mesure et la gamme de fréquences.
Modèle | TBTC0 | TBTC1 | TBTC2 | TBTC3 |
---|---|---|---|---|
Volume de mesure max. | 190 x 70 x 28 mm | 190 x 130 x 50 mm | 230 x 280 x 100 mm | 360 x 480 x 150 mm |
Gamme de fréquence | 6 GHZ | 3 GHz | 1,15 GHz | 700 MHz |
Prix |
Impédance des cellules | 50 Ω | |
Impédance des ondes | 377 Ω | |
Max. puissance d'entrée RF | 25 W | |
Perte de retour d'entrée | S11 jusqu'à 700 MHz : < -16 dB | |
Perte de transmission | jusqu'à 700 MHz : < 3 dB | |
Connecteurs | N-femelle | |
Dimensions | 1038 x 501 x 305 mm Hauteur du septum : 150 mm |
La Tekbox TBTC3 est fournie avec :
Tekbox TEM cells datasheet |
