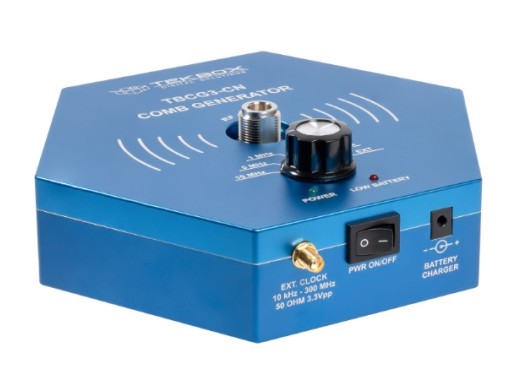

Générateur de peigne Tekbox TBCG3-CN
Détails
Le générateur de peigne TBCG3-CN de Tekbox est utilisé pour valider les configurations de test d'émission par conduction en générant une série de fréquences harmoniques afin d'évaluer les performances et l'étalonnage de l'équipement de mesure. Le TBCG3-CN dispose d'un commutateur rotatif permettant de choisir entre cinq fréquences de peigne fixes et une entrée d'excitation externe allant de 5 kHz à 300 MHz. En outre, le générateur de peigne génère un spectre en peigne avec une planéité d'environ 8 dB dans la gamme de fréquences allant jusqu'à 1,5 GHz, et il est doté d'une sortie de 50 Ohm avec un connecteur N femelle. Le TBCG3-CN est alimenté par un jeu de 4 piles AA NiMH.
Spécifications
| Fréquence maximale | 1,5 GHz |
| Fréquences de peigne | 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz |
| Planéité du spectre en peigne | 8 dB |
| Alimentation électrique | x4 piles AA NiMH |
| Diamètre | 180 mm |
| Hauteur | 60 mm |
| Poids | 1 250 g |
Accessoires
Le TBCG3-CN est livré par défaut avec les éléments suivants :
- Chargeur externe
- Câble adaptateur
Téléchargements
| Tekbox TBCG3-CN manual |  (623.71 KB) | Télécharger |
