T-EMCompass AAN/ISN T8
Détails

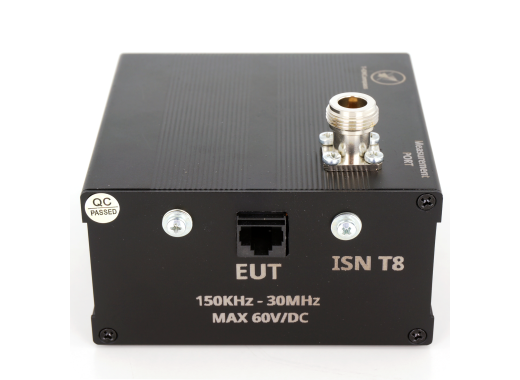

Le T-EMCompass AAN/ISN T8 est un ISN de fabrication belge, doté de deux connecteurs RJ45 permettant de connecter un connecteur à l'EUT (équipement testé) et l'autre à l'AE (équipement associé). En raison de son mode de connexion, l'ISN est inséré en ligne dans le câble Ethernet entre les deux appareils. Il peut être utilisé avec 1 à 4 paires asymétriques non blindées et convient aux applications Ethernet 10/100Mb et 1Gb. Il crée un environnement d'impédance contrôlée et extrait le bruit en mode commun généré par l'EUT afin qu'il puisse être mesuré par un récepteur EMI ou un analyseur de spectre. L'appareil a la capacité d'effectuer des mesures d'émissions conduites de 150 kHz à 30 MHz, ce qui permet de l'utiliser pour les applications PoE (Power over Ethernet) et les mesures de pré-conformité. L'appareil est conçu pour les câbles à paires torsadées non blindées (UTP) uniquement. Cet appareil est une alternative économique au Tekbox TBISN-T4. Les valeurs d'étalonnage sont incluses avec l'AAN/ISN T8.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Gamme de fréquence | 150 kHz - 30 MHz |
| Impédance | 150 Ω ± 20 Ω |
| Rapport de division de tension | 9,5 dB ± 1 dB |
| Tension max. | 60 V CC |
| Courant max. | 0,6 A par paire |
| Applications | Ethernet 10/100 Mb et 1 Gb |
| Port de mesure | 50 Ω N-type |
| Connecteurs EUT/AE | Bornes RJ45 |
| Température de fonctionnement | 10 °C - 35 °C |
| Dimensions de l'appareil | 106 x 73,7 x 100 mm |
| Poids | 2,01 kg |
Accessoires de l'AAN/ISNT8
L'AAN/ISNT8 est livré avec :
- Câble UTP d'un mètre de long
- Câble de connexion avec connecteur banane
- Mallette de protection
Avantages et inconvénients
- prix avantageux
