Deux paires équilibrées ISN Tekbox TBISN-T4
Détails

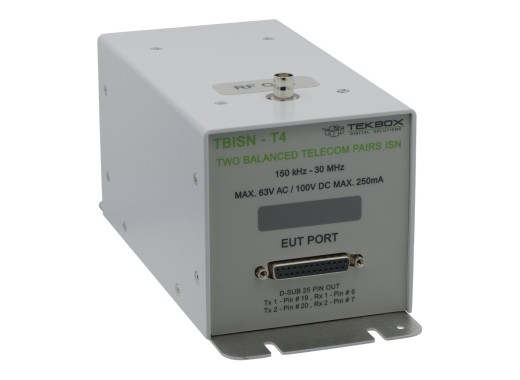

Le Tekbox TBISN-T4 est un ISN conçu pour effectuer des mesures d'émissions conduites conformément à la norme CISPR 22 sur des câbles de télécommunications à paires torsadées non blindées avec 2 paires équilibrées. Le TBISN-T4 peut être utilisé dans la gamme de fréquences comprise entre 150 kHz et 30 MHz. L'appareil est conforme aux exigences relatives à la perte de conversion longitudinale (LCL) définies dans la norme CISPR 22. Il peut également être utilisé pour stabiliser l'impédance en mode commun entre l'équipement testé (EUT) et l'équipement auxiliaire (AE). Le TBISN-T4 comporte deux ports D-SUB 25 pour la connexion à l'EUT et à l'AE, ainsi qu'un port de mesure RF pour la connexion à un récepteur ou à un analyseur de spectre.
Spécifications
| Gamme de fréquences | 150 kHz - 30 MHz |
| Conformité | CISPR 16-1-2, CISPR 22, CISPR 32, CISPR 15 |
| Perte de conversion longitudinale | CISPR 22 |
| Impédance | 150 Ω ± 20 Ω (asymétrique) |
| Phase | 0° ± 20° (asymétrique) |
| Tension max | 63 V CA / 100 V CC |
| Courant max | 250 mA |
| Main artificielle | 220 pF + 511 Ω |
| Port RF | 50 Ω BNC femelle |
| Connecteurs EUT/AEs | D-SUB 25 |
| Dimensions | 100 x 100 x 235 mm |
| Poids | 1,0 kg |
Accessoires
Le Tekbox TBISN-T4 est livré avec :
- Câble coaxial RG223 BNC-mâle vers N-mâle (75 cm)
- x2 Adaptateurs D-SUB 25 mâle vers RJ45
Avantages et inconvénients
- Conformité à la norme CISPR 22
Téléchargements
| Tekbox TBISN-T4 user manual |  (1.06 MB) | Télécharger |
