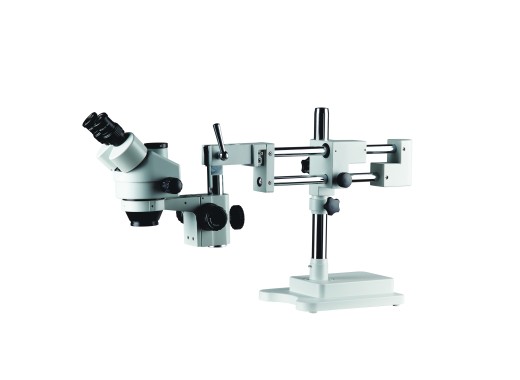

Stéréomicroscope SM-4TP 7-45x
Détails
Le stéréomicroscope SM-4TP fournit des images précises et claires. Un stéréomicroscope permet d'obtenir une image en profondeur, ce qui permet par exemple de souder des composants CMS.
Trinoculaire et simul-focal
Le SM-4TP est trinoculaire, ce qui signifie qu'un troisième port est disponible pour connecter une caméra à l'aide de l' adaptateur C-mount. Le SM-4TP est simul-focal, ce qui signifie que la caméra peut être utilisée simultanément avec les deux oculaires.
Grossissement de 7x à 45x
Le microscope SM-4TP offre un grossissement de 7x à 45x pour une hauteur de travail maximale de 100 mm. Pour l'utilisation avec l'électronique, il est préférable d'utiliser une lentille de barlow 0,5x. Celle-ci divise par deux le grossissement du microscope et double la distance de travail (la distance entre l'objectif et la plate-forme de travail).
Bras double
Le microscope est doté d'une base solide et d'un double bras solide qui peut être positionné librement. Vous pouvez l'installer rapidement au-dessus, par exemple, d'un circuit imprimé ou du téléphone que vous souhaitez réparer. Le double bras peut facilement être tiré vers vous et repoussé, contrairement à un bras unique.
Vue d'ensemble des modèles
Les microscopes de la série M se caractérisent par une solide qualité de fabrication, une vision claire et une grande facilité d'utilisation. Le tableau ci-dessous présente les différences entre les microscopes.| Modèle | Bras | Simul-focal | Accessoires supplémentaires inclus | Prix |
|---|---|---|---|---|
| SM-3T | Simple | Non | Aucun | |
| SM-3TP | Simple | Oui | Aucun | |
| SM-4T | Double | Non | Aucun | |
| SM-4TP | Double | Oui | - Oculaires en caoutchouc de qualité supérieure | |
| SM-4TP Black Edition | Double | Oui | - Oculaires en caoutchouc de qualité supérieure - Éclairage annulaire à 144 LED - Lentille de Barlow 0,5x | |
| ZM-4T | Double | Oui | Aucun | |
| SM-8TP | Pivotant | Oui | - Oculaires en caoutchouc de qualité supérieure |
Caractéristiques techniques
| Type d'appareil | SM-4TP |
| Correction de la dioptrie | +/- 5dp |
| Espace pupillaire | Réglable (55-75 mm) |
| Poids à l'expédition | ~ 25kg |
| SKU | SZM7045XT-STL2 |
Accessoires en option
| Éclairage annulaire LED | Sans éclairage, il peut faire très sombre sous un microscope. N'oubliez donc pas de commander un éclairage. | |
| Lentille de Barlow 0,5x | Une lentille de Barlow est montée au bas de l'objectif du microscope. Elle réduit de moitié le grossissement du microscope et double la distance de travail (la distance entre l'objectif et la plate-forme de travail). | |
| Adaptateur de monture C 0,5x | Un adaptateur de monture C 0,5x permet de connecter un appareil photo au microscope. | |
| Caméra 2K | Une caméra avec une sortie HDMI et des capacités de stockage avec une résolution 2K. Si vous avez besoin d'une caméra avec une résolution plus élevée, nous vous recommandons la caméra 4K. | |
| Oculaires en caoutchouc de qualité supérieure | Les oculaires en caoutchouc offrent plus de confort et réduisent l'incidence de la lumière. |
Accessoires
Le microscope SM-4TP (trépied avec bras, support de mise au point, oculaires et objectif) est livré avec les accessoires suivants :
- Protecteurs d'oculaires en caoutchouc
- Housse anti-poussière
Avantages et inconvénients
- Facilite le soudage des CMS
- Haute qualité d'image
- Mise en œuvre solide
- Lourd (environ 25 kg)
Téléchargements
| SM-4TP datasheet |  (131.31 KB) | Télécharger |
| Microscope assembly manual | (2.35 MB) | Télécharger |
