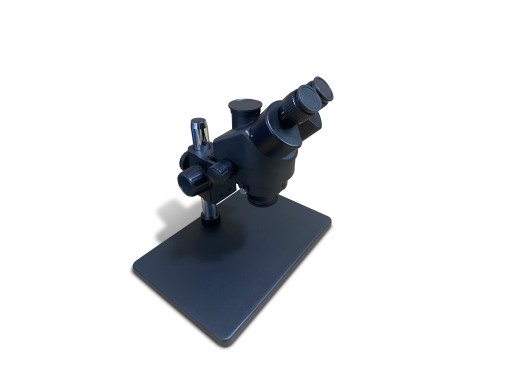

Stéréomicroscope SM-1BE
Détails
Le stéréomicroscope SM-1BE fournit des images précises et claires. Un stéréomicroscope fournit une image en profondeur, ce qui permet de souder des composants CMS par exemple.
Trinoculaire et simul-focal
Le SM-1BE est trinoculaire, ce qui signifie qu'il y a un troisième port disponible pour connecter une caméra à l'aide de l' adaptateur de monture C. Le SM-1BE est simul-focal, ce qui signifie que la caméra peut être utilisée simultanément avec les deux oculaires.
Grossissement de 7x à 45x
Le microscope SM-1BE offre un grossissement de 7x à 45x pour une hauteur de travail maximale de 100 mm. Pour l'utilisation de l'électronique, il est préférable d'utiliser une lentille de barlow 0,5x. Cela divise par deux le grossissement du microscope et double la distance de travail (la distance entre l'objectif et la plate-forme de travail).
Monture
Le microscope est doté d'une base solide et d'un support solide et unique. Vous pouvez l'installer rapidement sur, par exemple, un PCB ou le téléphone que vous voulez réparer. Le support vous permet de tirer le microscope vers le haut ou de le pousser vers le bas, respectivement plus loin ou plus près de l'objet.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Spécifications
| Type | SM-1BE |
| Portée maximale | 20 mm |
| Correction dioptrique | +/- 5dp |
| Espace pupillaire | Réglable (55-75 mm) |
| Poids d'expédition | ~ 12kg |
Accessoires
| Anneau d'éclairage LED | Sans éclairage, il peut faire très sombre sous un microscope. N'oubliez donc pas de commander un éclairage. | |
| Lentille Barlow 0.5x | Une lentille de barlow est montée en bas de l'objectif du microscope. Elle réduit de moitié le grossissement du microscope et double la distance de travail (distance entre l'objectif et la plate-forme de travail). | |
| Adaptateur pour monture C 0.35x | Un adaptateur de monture C 0,35x vous permet de connecter une caméra au microscope. | |
| Caméra 2K | Une caméra avec une sortie HDMI et des capacités de stockage avec une résolution de 2K. Si vous avez besoin d'une caméra avec une résolution plus élevée, nous vous recommandons une caméra 4K. | |
| Oculaires en caoutchouc de qualité supérieure | Les oculaires en caoutchouc offrent plus de confort et réduisent l'incidence de la lumière. |
Le microscope est livré avec des protections d'oculaires en caoutchouc et une housse anti-poussière.
L'article suivant du centre de connaissances explique les principes du microscope pour l'inspection de l'électronique :
Avantages et inconvénients
- Facilite le soudage des CMS
- Haute qualité d'image
