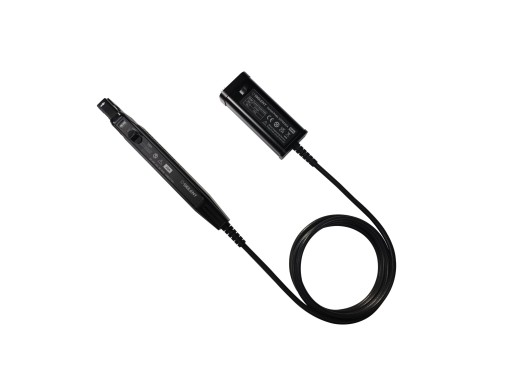

Sonde de courant Siglent SCP5030A
Détails
Le SCP5030A de Siglent est une sonde de courant active à large bande CC/CA, caractérisée par une grande précision et une faible perte d'insertion dans le circuit. La sonde de courant a une plage de courant continu allant jusqu'à 30 A, avec une valeur maximale de courant de crête de 50 Apk, et une plage de fréquence allant de CC à 100 MHz. Elle dispose également de modes de mesure réglables qui permettent d'obtenir deux rapports de transfert de courant différents de 100 mV/A et 1 V/A. Elle est dotée d'une pince, ce qui est pratique pour tester le courant sans déconnecter le circuit. De plus, la taille maximale des mâchoires de la pince est de 5mm. Cette sonde peut être utilisée avec n'importe quel oscilloscope disposant d'une entrée SAPBUS à haute impédance, et la sonde est alimentée directement par l'oscilloscope.
Aperçu du modèle
| Modèles | SCP5030 | SCP5030A | SCP5150 | SCP5500 |
|---|---|---|---|---|
| Bande passante | CC - 50 MHz | CC - 100 MHz | CC - 12 MHz | CC - 2 MHz |
| Plage de courant continu maximal | 30 A | 30 A | 150 A | 500 A |
| Taille des mâchoires | 5 mm | 5 mm | 20 mm | 20 mm |
| Temps de montée | ≤ 7 ns | ≤ 3,5 ns | ≤ 29 ns | ≤ 175 ns |
| Ratios de transfert actuels | 1 V / A (x1), 100 mV / A (x10) | 1 V / A (x1), 100 mV / A (x10) | 100 mV / A (x10), 10 mV / A (x100) | 100 mV / A (x10), 10 mV / A (x100) |
| Prix |
Spécifications
| Puissance nominale | 5 A (1 V / A), 30 A (100 mV / A) |
| Courant maximal de crête | 50 Apk |
| Précision maximale | 1 % |
| Dimensions | 176 x 39,5 x 18 mm |
Avantages et inconvénients
- Haute précision
- Faible perte d'insertion du circuit
