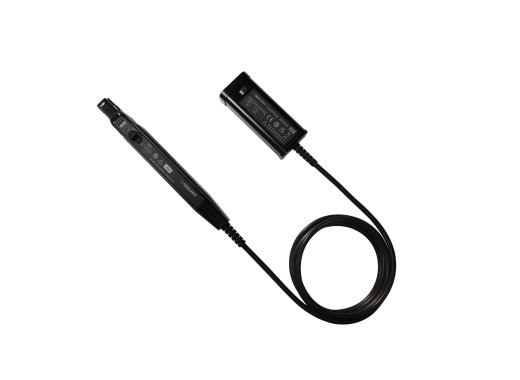

Sonde de courant Siglent SCP5030
Détails
Le SCP5030 de Siglent est une sonde de courant active à large bande CC/CA, caractérisée par une grande précision et une faible perte d'insertion dans le circuit. La sonde de courant a une plage de courant continu allant jusqu'à 30 A, avec une valeur maximale de courant de crête de 50 Apk, et une plage de fréquence allant de CC à 50 MHz. Elle dispose également de modes de mesure réglables qui permettent d'obtenir deux rapports de transfert de courant différents de 100 mV/A et 1 V/A. Elle est dotée d'une pince, ce qui est pratique pour tester le courant sans déconnecter le circuit. De plus, la taille maximale des mâchoires de la pince est de 5 mm. Cette sonde peut être utilisée avec n'importe quel oscilloscope disposant d'une entrée SAPBUS à haute impédance, et la sonde est alimentée directement par l'oscilloscope.
Aperçu du modèle
| Modèles | SCP5030 | SCP5030A | SCP5150 | SCP5500 |
|---|---|---|---|---|
| Bande passante | CC - 50 MHz | CC - 100 MHz | CC - 12 MHz | CC - 2 MHz |
| Plage de courant continu maximal | 30 A | 30 A | 150 A | 500 A |
| Taille des mâchoires | 5 mm | 5 mm | 20 mm | 20 mm |
| Temps de montée | ≤ 7 ns | ≤ 3,5 ns | ≤ 29 ns | ≤ 175 ns |
| Ratios de transfert actuels | 1 V / A (x1), 100 mV / A (x10) | 1 V / A (x1), 100 mV / A (x10) | 100 mV / A (x10), 10 mV / A (x100) | 100 mV / A (x10), 10 mV / A (x100) |
| Prix |
Spécifications
| Puissance nominale | 5 A (1 V / A), 30 A (100 mV / A) |
| Courant maximal de crête | 50 Apk |
| Précision maximale | 1 % |
| Dimensions | 176 x 39,5 x 18 mm |
Avantages et inconvénients
- Haute précision
- Faible perte d'insertion du circuit
