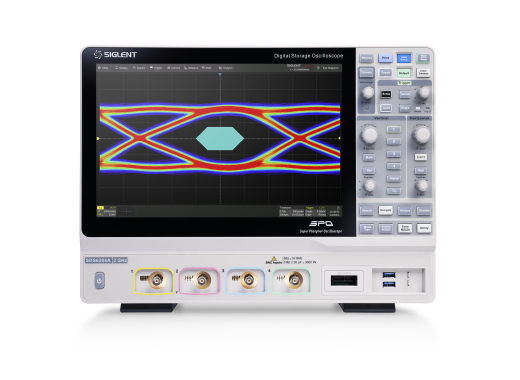

Oscilloscope Siglent SDS6204A
Détails
Les oscilloscopes Siglent de la série SDS6000A sont les nouveaux oscilloscopes phares à 4 canaux et le SDS6204A est la version 2 GHz de cette série. Cette série d'oscilloscopes utilise la technologie SPO de Siglent qui garantit des valeurs d'enregistrement élevées et une fonction ESR (Enhanced Sample Rate) qui
qui garantit une meilleure précision de mesure en utilisant une technique d'interpolation 2x.
Les oscilloscopes de la série SDS6000A disposent d'un système de déclenchement numérique à haute sensibilité et faible gigue. De plus, ces oscilloscopes disposent d'outils tels que l'enregistrement des formes d'onde de l'historique, la recherche et la navigation, le test du masque,
Fonctions de tracé de bode, d'analyse de puissance et d'analyse de l'œil et de la gigue. Vous trouverez toutes les extensions logicielles ci-dessous sous la rubrique options.
Les oscilloscopes de la série SDS6000A sont dotés d'un grand écran tactile de 12,1 pouces qui possède une fonction d'affichage de l'intensité et de la température des couleurs à 256 niveaux et prend en charge les gestes multi-touch. En outre, ces oscilloscopes disposent d'un grand nombre de ports de connexion et peuvent être
et peuvent être contrôlés à distance via le contrôle web sur le réseau local.
Les informations figurant sur cette page sont provisoires et seront régulièrement mises à jour.
Aperçu du modèle
| Modèle | SDS6054A | SDS6104A | SDS6204A |
|---|---|---|---|
| Bande passante | 500 MHz | 1 GHz | 2 GHz |
| Temps de montée | 550 ps | 350 ps | 230 ps |
| Prix |
Spécifications
| Fréquence d'échantillonnage (Max) | 5 GSa/s (10 GSa/s ESR) |
| Profondeur de la mémoire | 500 Mpts (simple canal) 250 Mpts (double canal) 125 Mpts (3/4 canal) |
| Taux d'enregistrement des formes d'onde | 170000 wfm/s (750000 wfm/s en mode séquence) |
| Résolution verticale | 8 bits (16 bits en mode Hi-Res) |
| Échelle verticale Échelle horizontale | 0,5 mV/div - 10 V/div (0,5mV-1V/div @ 50Ω) 0,5 ns/div - 1000 s/div |
| Types de déclencheurs | Bord, Pente, Largeur d'impulsion, Fenêtre, Runt, Intervalle, Dropout, Pattern, Video, Qualified, N-th edge, Setup/ Hold, Delay, Serial |
| Déclenchement et décodage serial | I2C, SPI, UART, CAN, LIN |
| Tension d'entrée maximale | 400 Vpk @ 1 MΩ 5 Vrms @ 50Ω |
| Afficher | Écran tactile LCD 12.1" (1280x800 Px) |
| Connectivité | USB hôte/appareil, LAN, micro SD, HDMI, déclencheur ext., Aux |
| Dimensions | 379 x 159 x 288 mm LxlxH |
| Poids | 7,1 kg |
Options
Les options pour les oscilloscopes de la série SDS6000A sont disponibles sur demande. Veuillez nous faire savoir par e-mail/téléphone si vous souhaitez ajouter une option à votre commande.| Deskew fixture for voltage and current probes (hardware) | DF2001A | |
| SAG1021I function generator (hardware) | SAG1021I | |
| SPL2016 logic analyser (hardware) | SPL2016 | |
| Power analysis (software) | SDS6000Pro-PA | |
| I2S trigger & decode (software) | SDS6000Pro-I2S | |
| MIL-STD-1553B trigger & decode (software) | SDS6000Pro-1553B | |
| FlexRay trigger & decode (software) | SDS6000Pro-FlexRay | |
| CAN FD trigger & decode (software) | SDS6000Pro-CANFD | |
| SENT trigger & decode (software) | SDS6000Pro-SENT | |
| Manchester decode (software) | SDS6000Pro-Manch | |
| ARINC429 decode (software) | SDS6000Pro-ARINC | |
| Bandwidth upgrade 500MHz->1GHz (software) | SDS6000-4BW10 | |
| Bandwidth upgrade 1GHz->2GHz (software) | SDS6000-4BW20 |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
La série SDS6000A est livrée en standard avec :
- Câble USB
- SP3050A Sonde passive (1/canal)
- Souris sans fil
- Cordon d'alimentation
Avantages et inconvénients
- Fonction ESR
- Spécifications haut de gamme
