6480.17 6 480,17 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE005258

Soyez le premier à commenter ce produit

Pour tout achat d'un oscilloscope Siglent SDS6000A, vous pouvez acheter en plus l'analyseur logique SPL2016 (matériel et logiciel) et le générateur de fonctions SAG1021I (matériel et logiciel) pour un prix combiné de seulement 333 € (HT) ! Promotion valable jusqu'au 30 juin 2024.

Détails

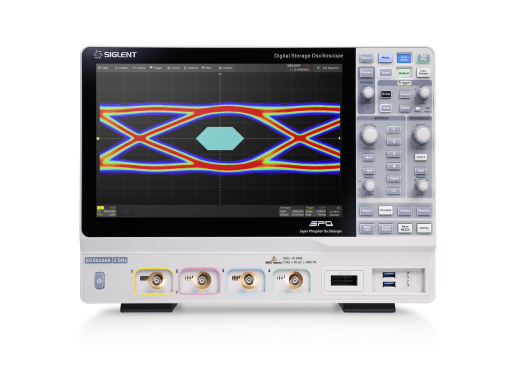

Les oscilloscopes Siglent de la série SDS6000A sont les nouveaux oscilloscopes phares à 4 canaux et le SDS6054A est la version 500 MHz de cette série. Cette série d'oscilloscopes utilise la technologie SPO de Siglent qui garantit des taux de capture élevés et une fonction ESR (Enhanced Sample Rate) qui garantit une meilleure précision de mesure en utilisant une technique d'interpolation 2x.
Les oscilloscopes de la série SDS6000A disposent d'un système de déclenchement numérique à haute sensibilité et faible gigue. De plus, ces oscilloscopes disposent d'outils tels que l'enregistrement de formes d'ondes historiques, la recherche et la navigation, le test de masque, le tracé de Bode, l'analyse de puissance et l'analyse de l'œil/de la gigue. Vous trouverez toutes les extensions logicielles ci-dessous sous la rubrique options.
Les oscilloscopes de la série SDS6000A sont dotés d'un grand écran tactile de 12,1 pouces qui possède une fonction d'affichage de l'intensité et de la température des couleurs à 256 niveaux et prend en charge les gestes multi-touch. En outre, ces oscilloscopes disposent d'une large gamme de ports de connectivité et peuvent être contrôlés à distance par le biais de l'interface utilisateur. et peuvent être contrôlés à distance par le biais d'un contrôle web sur le réseau local.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Aperçu des modèles

Modèle SDS6054A SDS6104A SDS6204A
Bande passante 500 MHz 1 GHz 2 GHz
Temps de montée 550 ps 350 ps 230 ps
Prix 6480.17 6 480,17 € Hors TVA 7880.17 7 880,17 € Hors TVA 9980.17 9 980,17 € Hors TVA

Spécifications

Fréquence d'échantillonnage (Max) 5 GSa/s (10 GSa/s ESR)
Profondeur de mémoire 500 Mpts (canal simple)
250 Mpts (canal double)
125 Mpts (3/4 canal)
Taux de capture des formes d'onde 170000 wfm/s (750000 wfm/s en mode séquence)
Résolution verticale 8 bits (16 bits en mode Hi-Res)
Échelle verticale
Échelle horizontale
0,5 mV/div - 10 V/div (0,5mV-1V/div @ 50Ω)
0,5 ns/div - 1000 s/div
Types de déclenchement Front, Pente, Largeur d'impulsion, Fenêtre, Runt, Intervalle, Dropout, Pattern, Vidéo, Qualifié, Nth edge, Setup/hold, Delay, Serial
Déclenchement serial et décodage I2C, SPI, UART, CAN, LIN
Tension d'entrée maximale 400 Vpk @ 1 MΩ
5 Vrms @ 50Ω
Affichage Écran tactile LCD 12.1" (1280x800 Px)
Connectivité Hôte/dispositif USB, LAN, micro SD, HDMI, déclencheur externe, auxiliaire
Dimensions 379 x 159 x 288 mm LxlxH
Poids 7,1 kg

Options

Les options pour les oscilloscopes de la série SDS6000A sont disponibles sur demande. Veuillez nous faire savoir par e-mail/téléphone si vous souhaitez ajouter une option à votre commande.
Power Analysis (software) SDS6000PRO-PA
Power Analysis deskew fixture DF2001A
Eye Diagram/Jitter Analysis (software) SDS6000PRO-EJ
I2S trigger&decode (software) SDS6000PRO-I2S
MIL-STD-1553B trigger&decode (software) SDS6000PRO-1553B
FlexRay trigger&decode (software) SDS6000PRO-FlexRay
CAN FD trigger&decode (software) SDS6000PRO-CANFD
SENT trigger&decode (software) SDS6000PRO-SENT
Manchester decode (software) SDS6000PRO-Manchester
Bandwidth upgrade (500MHz->1GHz/1GHz->2GHz) SDS6000-4BW 10/20

Accessoires

Le series SDS6000A est livré par défaut avec :

  • Câble USB
  • Sonde passive SP3050A (1/canal)
  • Souris sans fil
  • Cordon d'alimentation

Avantages et inconvénients

  • Fonction ESR
  • Spécifications haut de gamme
