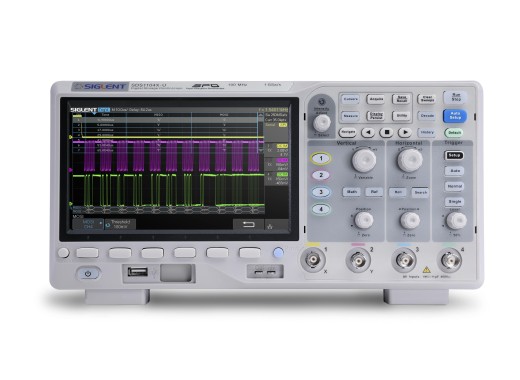

Oscilloscope Siglent SDS1104X-U
Détails
Le Siglent SDS1104X-U est un oscilloscope à 4 canaux équipé d'une bande passante de 100 MHz. Il s'agit d'un oscilloscope à 4 canaux à prix modique avec un excellent rapport qualité/prix. Le SDS1104X-U a une mémoire de 14 Mpts et un taux de capture de forme d'onde de 100 000 wfm/s, ce qui permet d'analyser les signaux rapidement et avec précision.
Cet oscilloscope est très facile à utiliser grâce à l'écran LCD de 7" clairement lisible et aux 10 touches de raccourci des menus les plus fréquemment utilisés. En outre, le SDS1104X-U utilise la technologie Super Phosphor de Siglent, qui prend en charge une gradation d'intensité à 256 niveaux et fournit à l'oscilloscope une résolution minimale de 1 mV par division.
L’oscilloscope est livré par défaut avec des options de décodage telles que I2C, SPI, UART, CAN et LIN et il est possible de transférer les résultats des mesures via USB vers un PC.
Grâce à son excellent rapport qualité/prix, le SDS1104X-U peut rivaliser avec des oscilloscopes comparables, tels que le Rigol DS1054Z.
Si vous recherchez un modèle similaire qui offre des spécifications encore meilleures, jetez un coup d'œil au Siglent SDS1104X-E.
Spécifications
| Bande passante | 100 MHz |
| canaux | 4 |
| Mémoire | 14 Mpts (divisé par le nombre de canaux) |
| Fréquence d'échantillonnage | 250 MSa/s (4 canaux actifs) |
| Convertisseur CA/CC | 8 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 100 s/div |
| Taux de capture de la forme d'onde | 100 000 wfm/s (normal), 400 000 wfm/s (mode séquence) |
| Types de déclencheurs | « Front » (Edge), « Pente » (Slope), « Largeur d'impulsion » (Pulse width), « Fenêtre » (Window), « Transitoire » (Runt), « Intervalle » (Interval), « Perte » (Dropout), « Forme » (Pattern), « Vidéo » (Video) |
| Connectivité | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur |
| Possibilités de décodage | I2C, SPI, UART, CAN, LIN |
| Écran | TFT LCD 7" (800 x 400) |
| Dimensions | 312 x 132,6 x 151 mm |
| Poids | 2,6 kg |
Options
| ISFE | Avec ce module d'isolement de Siglent, vous pouvez isoler votre appareil des hautes tensions jusqu'à ±600 Volt crête. | |
Accessoires
- Câble USB
- 4 sondes passives
- Certificat d'étalonnage
- Câble d'alimentation
Avantages et inconvénients
- Bon rapport qualité/prix
- 100 000 wfm/s
- FFT pourrait être meilleure
