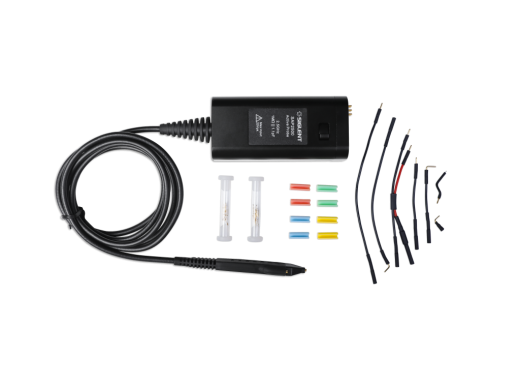

Le SAP2500 de Siglent est une sonde active destinée à être utilisée avec les oscilloscopes Siglent de la série SDS5000X/SDS6000A. Ce sont des sondes compactes conçues pour répondre à la demande croissante de mesures sur une variété de points de test. Avec une faible capacité d'entrée et une résistance d'entrée élevée, la charge du circuit est minimisée. De plus, grâce à l'interface SAPBus, le SAP2500 devient une partie intégrante de l'oscilloscope, ce qui signifie que la sonde peut être contrôlée depuis le panneau frontal de l'oscilloscope. Comme l'oscilloscope fournit l'alimentation à la sonde, il n'est pas nécessaire d'avoir une alimentation séparée ou des piles supplémentaires.
Spécifications
Bande passante | 2,5 GHz |
Atténuation | 10:1 |
Champs de décalage de la sonde | ±12 V |
Champs dynamique d'entrée | ±8 V |
Impédance d'entrée | 1 MΩ |
Capacitance d'entrée | 1,1 pF |
Tension d'entrée maximale | 20 V |
Connectivité | Interface SAPBus |
Longueur du câble | 1,3 m |
Tête de la sonde | 83,0 x 14,1 x 6,4 mm |
Accessoires
- x5 pannes droits
- x5 pannes Pogo
- x1 adaptateur L - in
- x1 Z - terre
- x1 adaptateur pour câble Y
- x1 câble de broche à angle droit (5 cm)
- x1 câble de broche droite (6 cm)
- x1 câble de broche à angle droit (10 cm)
- x1 câble de broche droite (12 cm)
- x1 pince à canaux (jeu de 4 couleurs)
