Kit PCBite 6029 de Sensepeek avec x2 sondes SQ500 de 500 MHz et x4 sondes mains libres
Détails

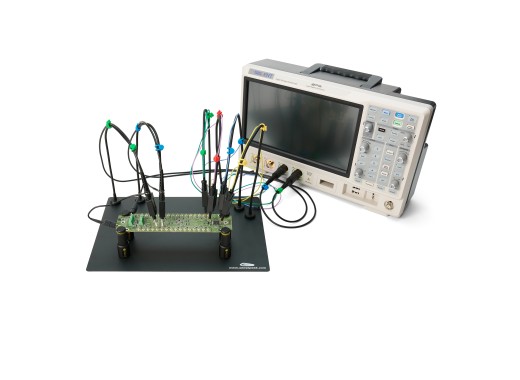

Le kit PCBite Sensepeek 6029 est livré avec tout ce dont vous avez besoin pour effectuer des mesures sans les mains. Ce kit s'avère particulièrement utile lorsque les mesures sont effectuées à l'aide d'un analyseur logique ou d'un oscilloscope. Les sondes de haute précision incluses peuvent être positionnées très précisément sur une trace ou un composant du circuit imprimé. De plus, le kit comprend 2 sondes d'oscilloscope mains libres SQ500 de 500 MHz et 4 sondes SQ10. La plaque de base incluse présente une face mate et une face polie. La face polie peut vous aider à voir l'autre face du circuit imprimé. Un cache de protection est également fourni ; il peut être fixé à l'aide d'aimants.
Ce kit comprend :
- x2 SQ500 - Sondes d'oscilloscope mains libres 500 MHz
- x1 Kit PCBite comprenant 4 sondes SQ10 et des fils de test
- x1 Couvercle isolant
Caractéristiques techniques des sondes SQ10
| Bande passante | 10 MHz |
| Temps de montée | 34 ns |
| Atténuation | 1:1 |
| Résistance de l'aiguille | 0,02 Ω |
| Protection contre les surtensions | 200 V (CC/crête CA) |
| Tension d'entrée maximale | ±60 V (CC)/30 V (CA efficace) |
| Courant continu maximal | 2 A |
| Diamètre de la pointe de la sonde | 0,5 mm |
Caractéristiques techniques de la sonde SQ500
| Bande passante | CC à 500 MHz |
| Capacité à l'extrémité de la sonde | 9 pF |
| Atténuation | 10:1 |
| Résistance à l'extrémité de la sonde | 10 MΩ |
| Impédance d'entrée de l'oscilloscope | 1 MΩ |
| Tension de service maximale | 150 VRMS |
| Plage de température | -20 ℃ - +50 ℃ |
| Diamètre de la pointe de la sonde | 0,5 mm |
| Poids | 40 g |
Accessoires
Le kit Sensepeek 6029 PCBite est livré par défaut avec :
- x4 Supports PCBite
- x1 Grande plaque de base (A4)
- x4 Sondes SQ10
- x1 Jeu de rondelles isolantes jaunes
- x5 Fils de test Dupont-Dupont
- x2 Fils de test banane-Dupont
- x2 Supports de sonde SQ pour une mesure mains libres
- x2 Crochets de test avec câbles détachables (5 cm et 10 cm) pour une mise à la terre pratique
- x2 Câbles à pince crocodile pour une mise à la terre pratique
- x2 Ressorts de mise à la terre standard, pour des mesures manuelles à la bande passante nominale
- x2 Ressorts de mise à la terre uniques, pour des mesures entièrement mains libres à la bande passante nominale
- x2 Jeux de supports de câbles à code couleur (4 couleurs)
- x2 Protections pour embouts de sonde
- x6 Aiguilles de test supplémentaires
Avantages et inconvénients
- Mesure sans intervention manuelle
- Comprend des sondes à large bande passante
