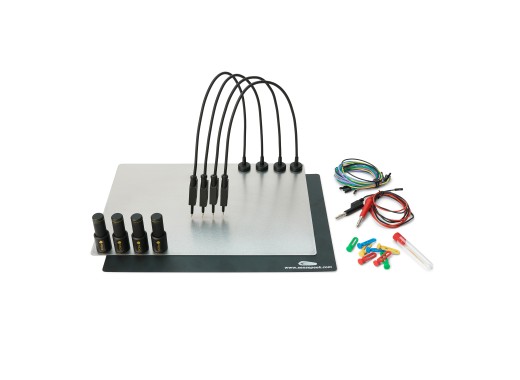

Ensemble PCBite 6003 de Sensepeek avec x4 sondes SQ10 et cordons de test
Détails
Cet ensemble de Sensepeek (6003) utilise des sondes SQ10. La plaque de base incluse présente une face mate et une face polie. La face polie peut aider à voir l'autre face du circuit imprimé. Une housse de protection est également incluse. Avec les 4 PCBite et 4 sondes SQ10 dotées d'un pied magnétique, vous pouvez effectuer des mesures en gardant les mains libres.
Ce produit est une meilleure version de l’ensemble SP10 de Sensepeek.
Spécifications
Les spécifications des sondes SQ10 sont énumérées dans le tableau ci-dessous.
| Bande passante | 10 MHz |
| Temps de montée | 34 ns |
| Atténuation | 1:1 |
| Résistance de l'aiguille | 0,02 Ω |
| Protection contre les surtensions | 200 V (CC/CA crête) |
| Tension d'entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
| Courant continu max. | 2 A |
| Diamètre de l’embout de la sonde | 0,5 mm |
Accessoires
Ce kit Sensepeek est livré avec :
- x4 supports PCBite
- x1 grande plaque de base (A4)
- x4 sondes SQ10
- x4 aiguilles de test supplémentaires
- x1 jeu de rondelles isolantes jaunes
- x5 cordons de test dupont à dupont
- x2 cordons de test de type banane à dupont
Avantages et inconvénients
- Dispose de 4 sondes.
- Mesure facile en mains libres.
Téléchargements
| Sensepeek SQ10 Probes |  (896.5 KB) | Télécharger |
| Sensepeek PCBite manual | (508.98 KB) | Télécharger |
