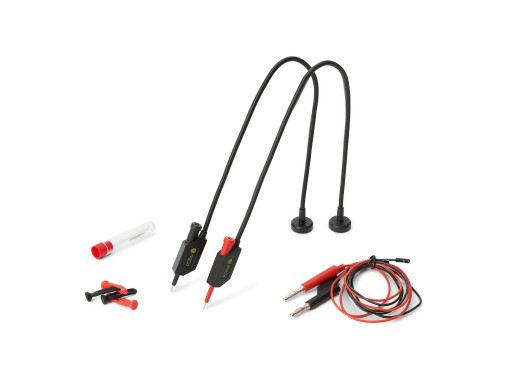

Ce produit de Sensepeek (6011) est livré avec 2 sondes SQ10 de Sensepeek (10 MHz), 2 aiguilles de test supplémentaires et 2 fils de test banane à dupont.
Ces sondes Sensepeek sont véritablement les premières du genre. Avec son design minimaliste, l'isolation de la sonde et l'aiguille de test à ressort. Ces sondes mains libres permettent à l'utilisateur d'effectuer facilement des mesures instantanées et de réaliser des sessions de déclenchement prolongées. La sonde est très flexible et robuste, ce qui permet d'économiser du temps et de la frustration pour préparer la bonne configuration. La SQ10 est équipée d'un puissant aimant dans la base, comme toutes les autres sondes et supports de Sensepeek, ce qui permet de placer et repositionner facilement la sonde sur la plaque de base métallique. Malheureusement, les sondes SQ10 n'ont qu'un seul rapport d'atténuation de 1:1.
Si vous ne possédez pas encore une plaque de base en métal, regardez alors au Sensepeek 4007.
Les spécifications des sondes SQ10 sont énumérées dans le tableau ci-dessous.
Bande passante | 10 MHz |
Temps de montée | 34 ns |
Atténuation | 1:1 |
Résistance de l'aiguille | 0,02 Ω |
Protection contre les surtensions | 200 V (CC/CA crête) |
Tension d'entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
Courant continu max. | 2 A |
Diamètre de l’embout de la sonde | 0,5 mm |
La Sensepeek 6011 est livrée avec :
Sensepeek SQ10 Probes |
(896.5 KB) | Download |
