x4 sondes SP10 et cordons de test de Sensepeek 4005
Détails

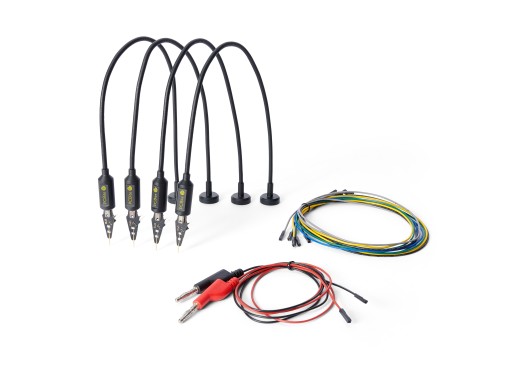

Ce produit Sensepeek (4005) est livré avec 4 sondes Sensepeek SP10 (10 MHz), 4 aiguilles de test supplémentaires, 5 cordons de test dupont à dupont et 2 fils de test banane à dupont.
Ces sondes Sensepeek sont véritablement les premières du genre. Avec leur conception minimaliste et leur aiguille de test à ressort, ces sondes en mains libres permettent à l'utilisateur d'effectuer facilement des mesures instantanées et de préformer des sessions de déclenchement prolongées. La sonde est très flexible et robuste, ce qui permet d'économiser du temps et de la frustration pour préparer la bonne configuration. La SP10 est équipée d'un puissant aimant dans la base, comme toutes les autres sondes et supports de Sensepeek, ce qui permet de placer et repositionner facilement la sonde sur la plaque de base métallique. Malheureusement, les sondes SP10 n'ont qu'un seul rapport d'atténuation de 1:1.
Si vous ne possédez pas encore une plaque de base en métal, regardez alors à la Sensepeek 4007. Pour un kit complet de sonde SP10, vous pouvez consulter la Sensepeek 4003. Pour les sondes ayant une bande passante et un rapport d'atténuation différents, vous pouvez consulter la SP100 (sonde de 100 MHz) ou la SP200 (sonde de 200 MHz).
Spécifications
Les spécifications des sondes SP10 sont énumérées dans le tableau ci-dessous.
| Bande passante | 10 MHz |
| Temps de montée | 34 ns |
| Atténuation | 1:1 |
| Résistance de l'aiguille | 0,02 Ω |
| Tension d'entrée maximale | ±60 V (CC) / 30 V (CA RMS) |
| Longueur du câble | 80 cm |
| Diamètre de l’embout de la sonde | 0,5 mm |
Accessoires
La Sensepeek 4005 est livrée avec :
- x4 Sondes SP10 de Sensepeek
- x4 Aiguilles de test supplémentaires
- x5 cordons de test dupont à dupont
- x2 cordons de test de type banane à dupont
Avantages et inconvénients
- Flexible avec une base magnétique
- Embouts de sonde amovibles
Téléchargements
| Sensepeek SP10 manual |  (709.34 KB) | Télécharger |
