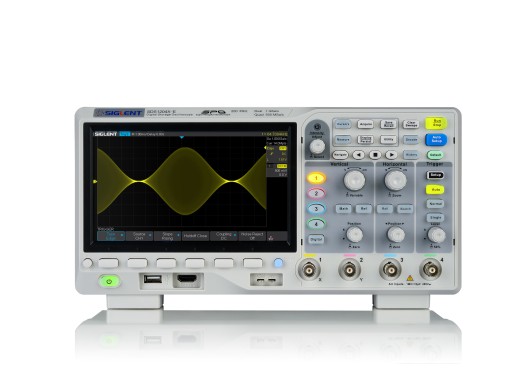

Oscilloscope Siglent SDS1204X-E
Détails
Le Siglent SDS1204X-E est la nouvelle version du très populaire 1202X-E et ha 4 canaux. Cet oscilloscope offre beaucoup de qualité à un prix vraiment abordable.
Le matériel spécial de traitement du signal de cet oscilloscope permet de mesurer très rapidement et avec une grande réactivité et, grâce au taux élevé de capture de la forme d'onde, il est possible d'analyser chaque crête du signal.
L'oscilloscope dispose de 2 CAN de sorte que, sans perte de fréquence d'échantillonnage, 2 canaux peuvent être mesurés en même temps. Même avec 4 canaux actifs, l'oscilloscope dispose encore de 500 ms/s par canal.
L'oscilloscope utilise la technologie "Super Phospor" qui fournit un affichage du signal exceptionnel et assure une très faible quantité de bruit dans le signal. Grâce à cette technologie, la tension minimale par division n'est que 500 µV. Un autre avantage de cette technologie est la nouvelle manière de déclencher constamment le signal indépendamment de ce que la UCT et l'écran font à ce moment-là. De cette façon, l’oscilloscope peut détecter des erreurs que les oscilloscopes conventionnels n'auraient pas pu détecter.
Le SDS1204X-E est unique en son genre car il est équipé en standard d'une fonction de décodage des signaux série. Ainsi, l'oscilloscope est capable de décoder dès le départ les signaux l2C, SPI, UART, RS232, CAN et LIN, ce qui rend l'oscilloscope encore plus largement applicable.
Options
En option, cet oscilloscope peut être étendu avec un générateur de fonctions 25 MHz et un analyseur logique 16 voies. Car ces options sont connectées à l'oscilloscope via USB, il est possible d'ajouter ces extensions plus tard. Grâce à ces options, presque tout peut être fait avec cet oscilloscope.
L'oscilloscope peut également être connecté à l'internet à l'aide d'un câble réseau. De cette façon, l'oscilloscope peut être utilisé via une page web dans un navigateur. Il est également possible d'utiliser l'oscilloscope avec des commandes SCPI.
Aperçu du modèle
| Modèle | Siglent SDS1104X-E | Siglent SDS1202X-E | Siglent SDS1204X-E |
|---|---|---|---|
| Bande passante | 100 MHz | 200 MHz | 200 MHz | Canaux | 4 | 2 | 4 |
| Prix |
Spécifications
| Mémoire | 14 Mpts par canal |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 100 s/div |
| Atténuation de la sonde | 0,1 X, 0,2 X, 0,5 X, 1 X, 2 X, 5 X, 10 X......1.000 X, 2.000 X, 5.000 X, 10.000 X |
| Taux de capture de la forme d'onde | 100.000 wfm/s (normal), 400.000 wfm/s (mode séquence) |
| Types de déclencheurs | « Front » (Edge), « Pente » (Slope), « Largeur d'impulsion » (Pulse width), « Fenêtre » (Window), « Transitoire » (Runt), « Intervalle » (Interval), « Perte » (Dropout), « Forme » (Pattern), « Vidéo » (Video) |
| Connectivité | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur, Sbus (Siglent MSO) |
| Possibilités de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | TFT LCD 7" (800 x 480) |
| Dimensions | 325 x 176 x 295 mm |
| Poids | 2,5 kg (3,5 kg boîte comprise) |
Options
| Générateur de fonction | Cette option est connectée à l'extérieur de l'oscilloscope et peut générer des signaux de 25 MHz sur un canal. Les signaux générés ont une longueur de 16 kPts et la fréquence d'échantillonnage de ce générateur est 125 MHz. | |
| Analyseur logique | Avec cet analyseur logique à 16 vois, il est possible d'analyser des signaux numériques. Les spécifications de ce produit se trouvent sur la page produit à droite. |
Accessoires
- Câble USB
- 4 sondes passives
- Certificat
- Câble d'alimentation
Avantages et inconvénients
- Oscilloscope 4 canaux haute performance
- Extensible (func. gen + MSO)
- Il supporte des diagrammes de Bode
- Serveur web intégré
Téléchargements
| SDS1000X-E & SDS1000X-U series manual |  (12.6 MB) | Télécharger |
| SDS1000X-E series datasheet | (3.18 MB) | Télécharger |
| DSO programming guide | (2.53 MB) | Télécharger |
