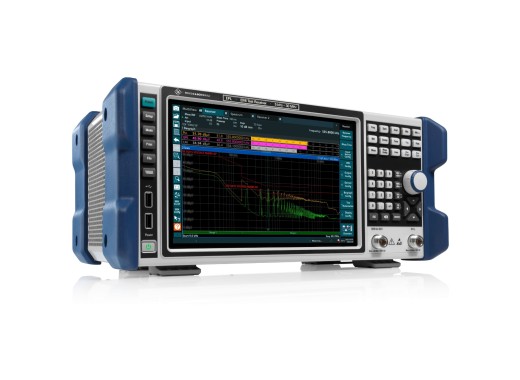

Récepteur de test IME Rohde & Schwarz EPL1000
Détails
Le récepteur de test IME EPL1000 de Rohde & Schwarz se distingue des autres récepteurs de test par sa vitesse de mesure. Les mesures d'une seule bande CISPR peuvent être effectuées en une seule fois, ce qui rend l'EPL1000 beaucoup plus rapide qu'un analyseur de spectre. La gamme complète de mesures de l'EPL1000 s'étend de 5 kHz à 30 MHz et les mesures sont conformes à CISPR 16-1-1. En outre, l'EPL1000 prend en charge les bandes passantes décadaires de 6 dB exigées par les normes MIL-STD-461 et DO-160. Les mesures sont simplifiées par l'automatisation. L'EPL 1000 automatise ses adaptations de niveau de signal, l'évaluation des résultats de mesure et la génération de rapports. L'analyse des signaux est également possible car l'EPL1000 dispose d'une fonction de spectrogramme. Les domaines d'application typiques sont les mesures de pré-conformité, la pré-certification et la certification conformément aux normes IEC, EN, CISPR et FCC. Si vous souhaitez étendre les fonctionnalités de l'EPL1000, n'hésitez pas à nous contacter pour connaître les nombreuses possibilités.
Spécifications
| Fréquence | |||
| Bande passante | 5 kHz - 30 MHz | ||
| Résolution | 0,01 Hz | ||
| RBW | 200 Hz - 1 MHz | ||
| Mesures | |||
| DANL | -156 dBm/Hz | ||
| Temps de balayage Quasi-Peak et moyenne CISPR | |||
| Durée de la mesure | 1 s | 15 s | |
| Durée totale | ≤3 s | ≤17 s | |
| Temps de balayage Quasi-Peak et moyenne CISPR | |||
| Durée de la mesure | 100 ms | 1 s | 15 s |
| Durée totale | ≤500 ms | ≤1,4 s | ≤15,4 s |
| Autres spécifications | |||
| Générateur suiveur | en option | ||
| Entrée RF | 50 Ω | ||
| Connecteur | N femelle | ||
| Interfaces | x4 USB, LAN, DisplayPort 1.3, Port utilisateur | ||
| Écran | LCD TFT de 10,1" (1280 x 800) | ||
| Dimension | 408 mm x 186 mm x 235 mm | ||
| Poids | 6,9 kg |
Accessoires
La EPL1000 est livrée standard avec :
- Câble d'alimentation
Avantages et inconvénients
- Mesures beaucoup plus rapides que les analyseurs de spectre
- Conformité CISPR 16-1-1
Téléchargements
| R&S EPL1000 getting started |  (7.74 MB) | Télécharger |
| R&S EPL1000 manual | (17.01 MB) | Télécharger |
| R&S EPL1000 specifications | (1.25 MB) | Télécharger |
| R&S EPL1000 brochure | (5.38 MB) | Télécharger |
