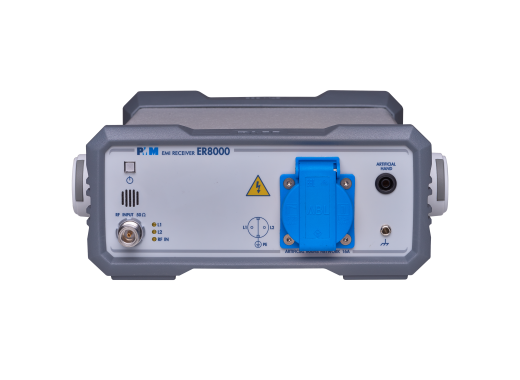

La série ER8000 de Narda est composée de récepteurs FFT IME entièrement conformes, qui sont des analyseurs de spectre spécialement conçus pour les applications IME et qui fonctionnent précisément selon la norme. En outre, ils sont beaucoup plus rapides que les analyseurs de spectre classiques. Cette série se décline en deux variantes avec une différence de bande passante. L'ER8000 comprend un LISN interne de 16 A et 1 phase. Les LISN lourds externes peuvent être commutés automatiquement par l'ER8000. L'ER8000 est également conforme aux normes CISPR 16-1-1, MIL-STD-461, ANSI C63.2 et FCC. L’analyseur de spectre est très rapide grâce à la bande passante en temps réel de 12,5 MHz, comme en témoignent les temps de balayage. Outre le temps de balayage rapide, plusieurs fonctions de mesure sont incluses. Avec le logiciel inclus, PES PMM Emission Suite, vous disposez d'une gamme complète de possibilités, mais il est également possible d'utiliser d'autres logiciels comme Nexio. Il est également possible de mettre à jour le logiciel fourni. Pour plus d'informations, vous pouvez nous contacter.
Modèles
L'ER8000/00 peut être mis à niveau vers la version 01. Pour plus d'informations, vous pouvez nous contacter.
| Modèle | ER8000/00 | ER8000/01 |
| Bande passante | 9 kHz - 30 MHz | 9 kHz - 3 GHz |
| Prix |
14280
TTC :
14 280,00 €
HT :
11 900,00 €
|
27826.8
TTC :
27 826,80 €
HT :
23 189,00 €
|
Spécifications
| Résolution | 1 Hz 100 Hz au-dessus de 30 MHz |
| Précision | < 2,5 ppm |
| Temps de balayage Quasi-Peak (QP)
|
| Bande | A 9 kHz - 150 kHz | B 150 kHz - 30 MHz | C 30 MHz - 300 MHz | D 300 MHz - 1 GHz | E 1 GHz - 3 GHz |
| Temps | < 2 s | < 3 s | < 20 s | < 40 s | < 160 s |
| Temps d'attente | 1 s | 1 s | 1 s | 1 s | 1 s |
|
| Temps de balayage Crête (Pk)
|
| Bande | A 9 kHz - 150 kHz | B 150 kHz - 30 MHz | C 30 MHz - 300 MHz | D 300 MHz - 1 GHz | E 1 GHz - 3 GHz |
| Temps | < 50 ms | < 10 ms | < 100 ms | < 500 ms | < 400 ms |
| Temps d'attente | 27 ms | 0,5 ms | 32 µs | 32 µs | 4 µs |
|
| Interface | USB, RS-232, port utilisateur (DB15) |
| Dimension | 235 mm x 105 mm x 300 mm |
| Poids | 5,2 kg |
Accessoires
Le ER8000 est livré avec :
- Câble principal LISN
- Câble RS-232
- Câble USB
- Adaptateur USB vers RS-232
- Adaptateur N-mâle vers BNC-femelle
- Convertisseur CA/CC avec adaptateur de prise
- Mallette de transport
Avantages et inconvénients
- Conforme FFT
- Fonctionne avec de nombreuses suites logicielles
Téléchargements
(1.74 MB)
