Réflectomètre de puissance Rohde & Schwarz NRT2
Détails

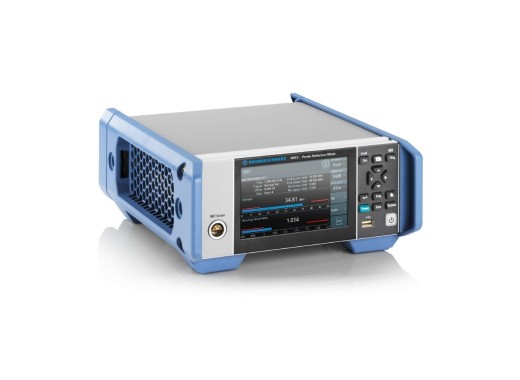

Le wattmètre NRT2 de Rohde & Schwarz est utilisé en combinaison avec les capteurs de puissance directionnels de la série NRTZ de Rohde & Schwarz. Le NRT2 prend en charge un capteur de puissance Rohde & Schwarz pour les mesures de puissance RF ou l'analyse des impulsions, et peut effectuer des mesures de puissance en ligne. Le wattmètre est capable de mesurer divers paramètres, tels que la moyenne continue et en rafale, le créneau temporel et la moyenne temporelle. Il peut également mesurer des valeurs calculées, telles que le TOS, l'affaiblissement de retour et les coefficients de réflexion. Le wattmètre NRT2 est doté d'un écran tactile TFT couleur intuitif de 5 pouces. Les fonctions clés sont également codées par couleur pour faciliter leur utilisation. Les valeurs mesurées peuvent être affichées sous forme numérique et graphique selon la configuration de l'utilisateur. L’appareil de mesure NRX NRT2 peut également être utilisé pour des configurations de test automatiques, en utilisant les interfaces distantes USB ou LAN.
Nécessite les capteurs directionnels R&S NRT-Z14 (1 GHz) ou R&S NRT-Z44 (4 GHz) qui ne sont pas fournis !
Capteurs directionnels
| Modèle | R&S NRT-Z14 | R&S NRT-Z44 |
| Gamme de fréquences | 25 MHz – 1 GHz | 200 MHz – 4 GHz |
| Gamme de puissance | 6 mW – 120 W (300 W crête) | 3 mW – 120 W (300 W crête) |
| Prix |
Spécifications
| Gamme de fréquences | 25 MHz - 4 GHz (en fonction du capteur) |
| Gamme de mesure de la puissance | 3 mW - 120 W (en fonction du capteur) |
| Interfaces | Hôte/dispositif USB, LAN, RJ-45 |
| Écran | Tactile couleur TFT 5" (800 x 480) |
| Dimensions | 234 x 106 x 272 mm |
| Poids | 2,35 kg |
Accessoires
Le Rohde & Schwarz NRT2 est livré avec :
- Alimentation électrique en courant alternatif
- Câble USB
Avantages et inconvénients
- Mesures de puissance en ligne
Téléchargements
| R&S NRT2, Z14, Z44 datasheet |  (2.03 MB) | Télécharger |
| R&S NRT2 user manual | (4.59 MB) | Télécharger |
