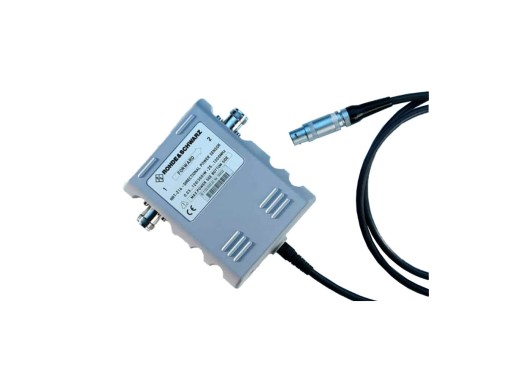

Capteur de puissance directionnel Rohde & Schwarz NRT-Z44
Détails
Les modèles NRT-Z14 et NRT-Z44 de Rohde & Schwarz sont des capteurs de puissance directionnels indépendants et entièrement étalonnés, conçus pour effectuer des mesures de puissance RF et de réflexion de haute précision. Ils répondent aux exigences de la radio analogique traditionnelle ainsi qu'aux normes modernes en matière de radiocommunications numériques. Ces capteurs prennent en charge plusieurs fonctions de mesure, telles que la valeur efficace (RMS), la puissance de crête effective (PEP), le facteur de crête, la puissance moyenne de rafale et la CCDF.
Comme ces capteurs fonctionnent comme des instruments de mesure autonomes, ils permettent une surveillance directe de la puissance à un excellent rapport qualité-prix, sans nécessiter de base traditionnelle. Les capteurs peuvent être connectés directement à un PC ou à un ordinateur portable. Associée au logiciel gratuit R&S Virtual-NRT pour Windows, cette configuration est idéale pour la collecte continue de données, la maintenance des stations de base et les applications télécommandées telles que les systèmes de test CEM et la surveillance des stations émettrices.
Aperçu du modèle
| Modèle | R&S NRT-Z14 | R&S NRT-Z44 |
| Gamme de fréquences | 25 MHz – 1 GHz | 200 MHz – 4 GHz |
| Gamme de puissance | 6 mW – 120 W (300 W crête) | 3 mW – 120 W (300 W crête) |
| SWR (50 Ω) | ≤ 1,06 | 0,2 GHz à 3 GHz : ≤ 1,07 3 GHz à 4 GHz : ≤ 1,12 |
| Perte d'insertion | ≤ 0,06 dB, typ. ≤ 0,04 dB | 0,2 GHz à 1,5 GHz : ≤ 0,06 dB, typ. ≤ 0,04 dB
1,5 GHz à 4 GHz : ≤ 0,10 dB, typ. ≤ 0,07 dB |
| Prix |
Spécifications
| Dimensions | 120 x 95 x 39 mm |
| Poids | 650 g |
Téléchargements
| R&S NRT2, Z14, Z44 datasheet |  (2.03 MB) | Télécharger |
| R&S Z14,Z44 user manual | (2.07 MB) | Télécharger |
