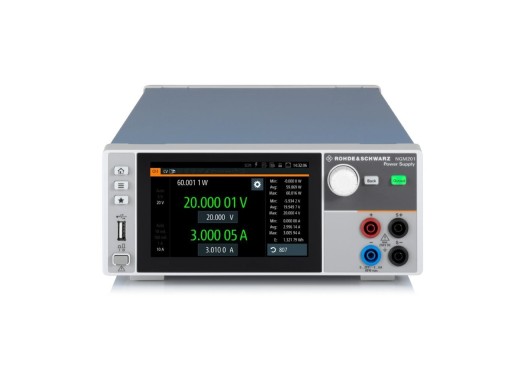

L'alimentation NGM201 de Rohde & Schwarz est une alimentation CC programmable à d'une puissance totale de 120 W. Le canal a une tension de sortie de 0-20 V et un courant de sortie maximal de 6 A.
L'alimentation électrique a une grande précision grâce à la résolution extrêmement élevée de 1 µV/10 nA et grâce à la conception linéaire à deux quadrants, une faible ondulation est présente.
Leur architecture à deux quadrants leur permet également de fonctionner à la fois comme source et comme puits pour simuler des batteries et des charges. L'alimentation électrique NGM201 dispose également de protections de tension, de courant, de puissance et de température (OVP, OCP, OPP, OTP).
Il dispose également d'une fonction QuickArb, qui permet de programmer la courbe temps/courant ou temps/tension, et d'une fonction EasyRamp, qui permet de simuler des conditions de fonctionnement qui augmentent continuellement dans un laps de temps donné.
De plus, toutes ces informations sont affichées sur un écran tactile couleur haute résolution de 5 pouces (800 x 480 pixels) et peuvent être contrôlées à distance par USB ou LAN.
Aperçu du modèle
| Modèle
| NGM201
| NGM202
|
| Puissance totale
| 60 W |
120 W |
| Sorties
| 1 |
2 |
| Prix
|
5040
TTC :
5 040,00 €
HT :
4 200,00 €
|
7236
TTC :
7 236,00 €
HT :
6 030,00 €
|
Spécifications
| Gamme de tension | 0 - 20 V |
| Gamme de courant | &leq ; sortie de 6 V : 0 - 6 A
> 6 V de sortie : 0 - 3 A |
| Résolution | 1 µV / 10 nA |
| Ondulation | < 500 µV (RMS) / < 1 mA (RMS) |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | USB, LAN |
| Écran | TFT 5" 800 x 480 pixels WVGA tactile |
| Dimensions | 222 x 97 x 436 mm |
| Poids | 7,2 kg |
Avantages et inconvénients
- Résolution extrêmement élevée
- Taux d'acquisition élevé
Téléchargements
(4.03 MB)
