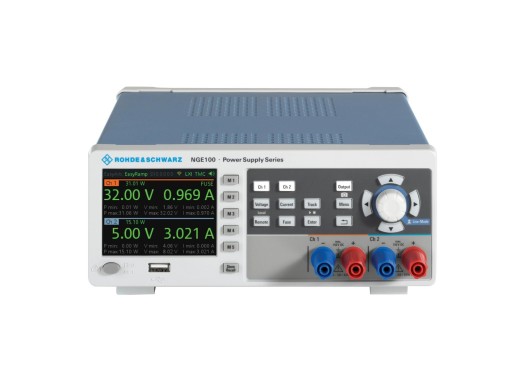

Alimentation électrique Rohde & Schwarz NGE102B
Détails
La NGE102B est une alimentation abordable de haute précision, à haut rendement et avec faible ondulation, offrant 66 watts de puissance totale sur deux voies sans terre. Les connecteurs de sortie peuvent recevoir des fiches bananes de sécurité de 4 mm ou des câbles - dénudés à pince. Chaque voie est électriquement identique, ce qui signifie que chaque voie peut être considérée comme une alimentation électrique séparée, une caractéristique assez unique parmi les alimentations électriques.
Malgré sa petite taille, la NGE102B offre de nombreuses fonctionnalités. Comme de nombreuses alimentations électriques, les sorties peuvent être combinées en série ou en parallèle et disposent d'une protection contre les courts-circuits. Les autres caractéristiques de sécurité comprennent des fusibles électroniques, une protection contre les surintensités (OCP), une protection contre les surtensions (OVP), une protection contre les surpuissances (OPP) et une protection contre les surchauffes (OTP). En ce qui concerne la facilité d'utilisation, la NGE102B dispose de cinq touches de mémoire pour enregistrer et rappeler les réglages de l'instrument. Tous les réglages de base s'effectuent directement par des touches directes sur le panneau avant, à l'aide d'un bouton rotatif.
EasyArb est une fonction unique disponible sur cette alimentation électrique qui permet à l'utilisateur de programmer facilement des séquences temps/tension ou temps/courant. Une autre fonction unique disponible sur l’alimentation électrique est EasyRamp, qui permet de simuler des conditions de fonctionnement dans lesquelles la tension d'alimentation augmente en continu sur une période de 10 ms à 10 secondes. Les fonctions EasyArb et EasyRamp peuvent être commandées manuellement ou à distance.
La NGE102B dispose de plusieurs interfaces permettant de commander l'alimentation à distance. Un port USB est disponible sur la face arrière de l'appareil qui fonctionne via un port COM et la classe TMC. En outre, la NGE102B offre une interface Ethernet en option (option K101) qui permet à l'utilisateur de contrôler à distance tous les paramètres de l'instrument par le biais d'un serveur web hébergé sur l'appareil. L'adresse IP peut être définie manuellement ou dynamiquement et peut être utilisée avec des navigateurs web standard. À l'aide d'un navigateur, tous les instruments connectés peuvent être commandés via le Web. Une entrée/sortie numérique supplémentaire de 4 - bits est disponible à l'arrière de l'appareil (option K103) et sert d'entrée ou de sortie de déclenchement.
Série NGE 100B
| Modèle | NGE102B | NGE103B | NGE-COM3B |
|---|---|---|---|
| Voies | 2 | 3 | 3 |
| Puissance de sortie maximale | 66 W | 100 W | 100 W |
| Puissance de sortie par voie | max. 33,6 W | max. 33,6 W | max. 33,6 W |
| Tension de sortie par voie | 0 - 32 V | 0 - 32 V | 0 - 32 V |
| Courant de sortie par voie | 0 - 3 A | 0 - 3 A | 0 - 3 A |
Spécifications
| Voies | 2 |
| Max. puissance | 66 W |
| Tension | 0- 32 V (par voie) |
| Courant | 0- 3 A (par voie) |
| Résolution | 10 mV 1 mA |
| Précision | < 0,1 % + 20 mV < 0,1 % + 5 mA |
| Écran | 3,5" 320 x 240 (QVGA) |
| Interfaces | USB-TMC, USB-CDC (COM virtuel) LAN (LXI) avec l'option NGE-K101 E/S numérique avec l'option NGE-K103 |
| Poids | 5,0 kg |
| Dimensions | 310 x 222 x 97 mm |
Pour plus de détails, consultez la fiche technique ci-dessous.
Accessoires
Le NGE-COM2B est livré avec :
- Jeu de câbles d'alimentation
- Câble d'alimentation
Avantages et inconvénients
- Diversité d'interfaces
- Les deux voies sont configurables individuellement
- Faible ondulation
- Puissance de sortie relativement faible
Téléchargements
| R&S NGE100B series datasheet |  (811.95 KB) | Télécharger |
