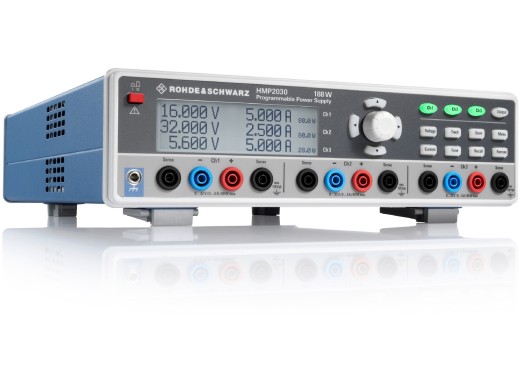

L'alimentation électrique HMP2030 de Rohde & Schwarz appartient à la série HMP et dispose de 3 canaux et d'une puissance de 188W. Les trois canaux ont une tension de sortie de 0-32 V et un courant de sortie de 0-5 A.
La série HMP de Rohde & Schwarz est constituée d'alimentations électriques CC programmables. Tous les canaux peuvent être connectés en parallèle ou en série afin d'obtenir un courant ou une tension plus élevés. Les alimentations électriques ont une grande précision en raison de la faible résolution et, grâce aux régulateurs linéaires intégrés, une faible ondulation est présente. Les alimentations électriques de la série HMP disposent également d'une protection de tension et de courant (OVP et OCP). La protection de la tension peut être réglée séparément pour chaque canal. Les alimentations électriques sont équipées d'EasyArb, qui permet de programmer la courbe temps/courant ou temps/tension.
Tous les connecteurs de la face avant se retrouvent également sur la face arrière. Ceci est utile lorsque l'alimentation électrique est montée dans un rack, mais offre également des avantages dans d'autres applications. Attention ! Aucune interface de communication n'est installée par défaut, mais il est possible d'installer une double interface RS-232 et USB (R&S HO720) et/ou une interface GPIB (R&S HO740). Veuillez nous contacter pour plus d'informations.
Les principales différences entre les modèles de la série HMP de Rohde & Schwarz sont indiquées dans le tableau ci-dessous.
Modèle | HMP2020 | HMP2030 | HMP4030 | HMP4040 |
---|---|---|---|---|
Canaux | 2 | 3 | 3 | 4 |
Puissance | 188 W | 188 W | 384 W | 384 W |
Courant de sortie | x1 0 - 10 Ax1 0 - 5 A | x3 0 - 5 A | x3 0 - 10 A | x4 0 - 10 A |
Écran LCD | 240 x 64 pixels | 240 x 64 pixels | 240 x 128 pixels | 240 x 128 pixels |
Dimensions | 285 x 75 x 365 mm | 285 x 75 x 365 mm | 285 x 125 x 365 mm | 285 x 125 x 365 mm |
Poids | 8,5 kg | 8,5 kg | 10 kg | 10 kg |
Prix |
Tension de sortie | 0 - 32 V |
Résolution de la tension | 1 mV |
Résolution du courant | 0,2 mA lorsque < 1 A et 1 mA lorsque ≥ 1 A |
Ondulation | < 1,5 mVrms et < 1 mArms |
Connectivité | Interface double USB/RS-232 (R&S HO720) |
L’alimentation électrique HMP2030 est livrée avec les accessoires suivants :
Vous trouverez le logiciel, le micrologiciel et les drivers sur cette page.
Rohde & Schwarz HMP series manual |
(4.71 MB) | Download |
Rohde & Schwarz HMP series datasheet |
(3.95 MB) | Download |
