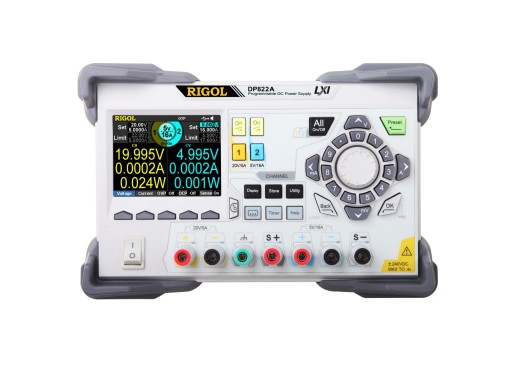

Alimentation électrique Rigol DP822A
Détails
La DP822A de Rigol appartient à la série Rigol DP800 et possède 2 canaux. Le premier canal peut fournir une tension de 0-20 V et un courant de 0-5 A. Le deuxième canal peut fournir une tension de 0-5 V et un courant de 0-16 A. Ces alimentations de laboratoire possèdent également une fonction de détection qui compense la chute de tension entre la charge et l'alimentation. L'alimentation de laboratoire dispose d'interfaces hôte USB/dispositif USB, LAN, RS232 et E/S numériques. Ces alimentations de laboratoire de Rigol ont un bon rapport qualité-prix. Elles sont très précises et ont une puissance allant jusqu'à 180 W. Les alimentations de laboratoire sont équipées d'un écran clair où les mesures de tension, de courant et de puissance intégrées sont affichées numériquement et graphiquement. Les alimentations peuvent également être programmées à l'aide du logiciel fourni en utilisant un PC.
Modèles
Les versions -A de ces alimentations sont les mêmes mais disposent en plus d'une résolution améliorée et de quelques options d'interface supplémentaires.| Modèle | DP811 | DP813 | DP821 | DP822 | DP831 | DP832 |
|---|---|---|---|---|---|---|
| Sorties | 1 | 1 | 2 | 2 | 3 | 3 |
| Puissance | 200W | 200W | 140W | 180W | 160W | 195W |
| Tension | Gamme 1 : 0-20V Gamme 2 : 0-40V |
Gamme 1 : 0-8V Gamme 2 : 0-20V |
CH1 : 0-60V CH2 : 0-8V |
CH1 : 0-20V CH2 : 0-5V |
CH1 : 0-8V CH2 : 0-30V CH3 : 0-(-30V) |
CH1 : 0-30V CH2 : 0-30V CH3 : 0-5V |
| Courant | Plage 1 : 0-10A Plage 2 : 0-5A |
Gamme 1 : 0-20A Gamme 2 : 0-10A |
CH1 : 0-1A CH2 : 0-10A |
CH1 : 0-5A CH2 : 0-16A |
CH1 : 0-5A CH2 : 0-2A CH3 : 0-2A |
0-3A |
| Résolution | 10 mV / 10 mA | 10 mV / 10 mA | CH1 : 10mV/1mA CH2 : 10mV/10mA |
10 mV / 10 mA | 1 mV / 1 mA | 10 mV / 1 mA |
| Hôte USB, dispositif USB | oui |
oui |
oui oui |
oui |
oui |
oui |
| Prix | ||||||
| Modèles -A | DP811A | DP813A | DP821A | DP822A | DP831A | DP832A |
| Résolution | 1 mV / 1 mA | 1 mV / 1 mA | 1 mV / 0,1 mA | 1 mV / 1 mA | 1 mV / 0,1 mA | 1 mV / 1 mA |
| LAN, RS232, E/S numérique | oui |
oui |
oui oui |
oui oui |
oui |
oui |
| Prix |
Spécifications
| Ecran | 3.5" TFT |
| Dimensions | 239 x 157 x 418 mm |
| Poids | 10,3 kg |
Accessoires
La DP822A est livrée par défaut avec :
- Câble d'alimentation
- Câble USB
- Fusibles de rechange
- Équipement de court-circuit
Avantages et inconvénients
- Programmable
Téléchargements
| DP800 datasheet |  (2.52 MB) | Télécharger |
| DP800 user guide | (3.2 MB) | Télécharger |
