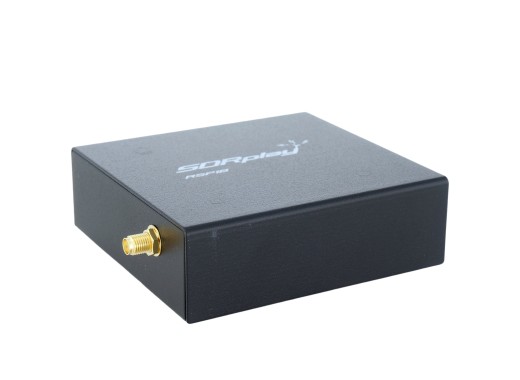

Récepteur RF SDRPlay RSP1B

Le SDRPlay RSP1B est un récepteur SDR (Radio Spectrum Processor) avec une réception de 1 kHz à 2 GHz. Le RSP1B est la version améliorée du RSP1A. Le RSP1B a une meilleure performance en matière de bruit en dessous de 1 MHz, comme on peut le voir sur la deuxième image, et il a une meilleure gestion du signal aux fréquences HF. En outre, le RSP1B est doté d'un boîtier métallique.
Le RSP1B est conçu autour du concept de la technologie SDR (Software Defined Radio), qui est un système de communication radio dans lequel les composants qui seraient normalement implémentés dans le matériel sont exécutés au moyen d'un logiciel sur un PC ou un système incorporé. Grâce à ce logiciel, ces composants peuvent donc être utilisés comme un analyseur de spectre RF.

Le RSP1B a une bande passante de 10 MHz et peut également échantillonner en temps réel sur cette bande passante, ce qui est un grand avantage par rapport aux analyseurs de spectre standard qui utilisent généralement l'échantillonnage par balayage. Le récepteur dispose d'un spectre qui commence à 1 kHz, se poursuit en BF, MW, HF, VHF, UHF, bande L et s'arrête à 2 GHz, sans interruption dans le spectre. Le récepteur est également équipé de 11 filtres passe-bas, passe-bande et passe-haut très performants.

C'est un système très universel qui est compatible avec tous les logiciels SDR populaires tels que HDSDR, SDR Console et Cubic SDR. En outre, il est compatible avec SDRuno, qui est inclus par défaut dans SDRPlay. Le RSP1B est un module séparé qui doit être utilisé en combinaison avec un PC et une antenne. Le spectre peut ensuite être analysé à l'aide du logiciel sur le PC. L'avantage du RSP1A par rapport à des modules similaires est qu'il est équipé d'une technologie CAN de 14 bits. Le récepteur dispose également d'une interface conviviale, où il est alimenté par le câble USB (non inclus) et n'a qu'une connexion d'antenne SMA.

Le SDRPlay RSP1B est, dans l'ensemble, un récepteur à très longue portée, à faible bruit de fond et à interface conviviale.

Le câble USB n'est pas fourni avec le RSP1B. Il est recommandé de commander ce câble USB en même temps que le RSP1B. Ce câble comprend 2 billes de ferrite.

ATTENTION : L'entrée du SDRPlay est très sensible aux décharges électrostatiques et à une puissance d'entrée excessive. Ce produit doit être utilisé avec le plus grand soin. Une entrée défectueuse ne sera jamais réparée par SDRPlay dans le cadre de la garantie.

Spécifications

Téléchargements

SDRplay RSP1B datasheet	(230.52 KB)	Télécharger
Must read: protect your SDRPlay from RF damage	(4.49 MB)	Télécharger
