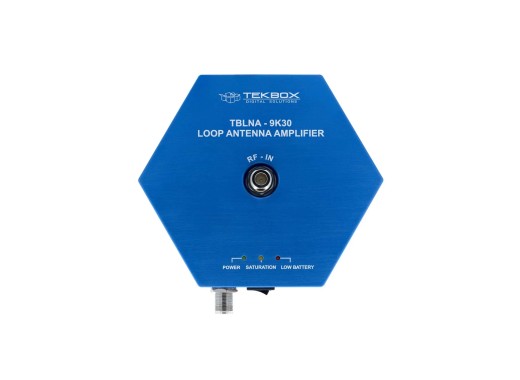

Pré-amplificateur Tekbox TBLNA-9K30
Détails
Le Tekbox TBLNA-9K30 est un pré-amplificateur RF à faible bruit de 43 dB conçu pour être utilisé avec des antennes à boucle passive dans la gamme de fréquences de 9 kHz à 30 MHz. Le TBLNA-9K30 est conçu pour l'antenne Tekbox TBMA6-P mais peut être utilisé avec n'importe quelle antenne boucle passive fonctionnant dans sa gamme de fréquences. Le pré-amplificateur améliore considérablement la sensibilité et étend la plage dynamique de votre configuration de mesure, ce qui le rend idéal pour les tests d'émissions conduites et rayonnées dans les applications CEM.
Avec sa faible tension de bruit de seulement 1 nV/√Hz et un point de compression élevé à 1 dB de +15 dBm, le TBLNA-9K30 offre d'excellentes performances, même dans des environnements avec de forts signaux d'interférence. L'appareil comprend des indicateurs d'état de marche, de batterie faible et de saturation de la sortie, et fonctionne avec 12 piles AA NiMH standard. Un chargeur intégré et un support pour trépied de 6,35 mm rendent l'amplificateur pratique pour une utilisation portable et sur le terrain.
Comme on peut s'y attendre de la part de Tekbox, le TBLNA-9K30 présente une construction robuste et des spécifications de qualité professionnelle, ce qui en fait un choix fiable pour les tests de pré-conformité CEM et autres mesures RF à basse fréquence.
Caractéristiques techniques
| Gamme de fréquences | 9 kHz - 30 MHz |
| Gain | Typ. 43 dB |
| Tension de bruit | Typ. 1 nV / √Hz |
| Point de compression de sortie de 1 dB | +15 dBm (indicateur DEL) |
| Point d'interception de sortie de 3e ordre (IP3) | +28 dBm |
| Perte de retour d'entrée | < -15 dB (typ.) |
| Perte de retour en sortie | < -20 dB (typ.) |
| Connectivité | N-femelle |
| Alimentation | x12 AA NiMH (non inclus) |
| Durée de fonctionnement des piles | Environ 10 heures |
| Consommation de courant | 120 mA |
| Montage sur trépied | Filetage de ¼" |
| Dimensions | 180 mm × 52 mm |
| Poids | 1,7 kg |
Accessoires inclus
- x1 Trépied TBTP1 en fibre de carbone, capacité de charge 6 kg, vis ¼"
- x1 Trépied TBTP3 en bois, charge admissible 8 kg, vis ¼
- x1 1,25 mètre de câble RG-223 N-mâle à N-mâle
- x1 3 mètres de câble N-mâle à N-mâle RG-142
- x1 5 mètres de câble N-mâle à N-mâle RG-223
Remarque : Les piles AA NiMH ne sont pas incluses.
Avantages et inconvénients
- Gain élevé de 43 dB
- Optimisé pour les essais CEM 9 kHz - 30 MHz
- Nécessite 12 piles AA NiMH (non incluses)
- Limité aux applications basse fréquence uniquement
Téléchargements
| TBLNA-9K30 manual |  (1.1 MB) | Télécharger |
