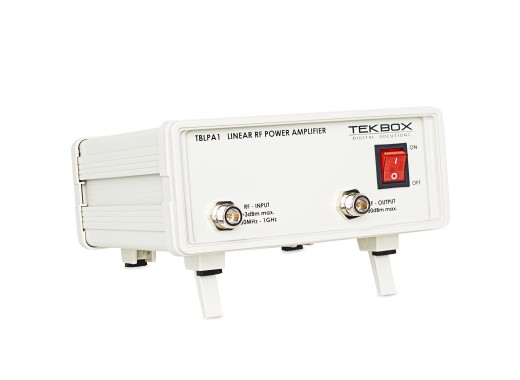

Amplificateur TBLPA1 RF de Tekbox
Détails
L'amplificateur de puissance linéaire à bande passante TBLPA1 de Tekbox est un amplificateur RF à usage général pour les applications de test et de mesure. Il a une capacité de puissance de sortie allant jusqu'à 1 W et peut être utilisé dans la gamme de fréquences de 50 MHz à 1 GHz.
AVERTISSEMENT :
Jamais connectez la sortie du TBLPA1 directement à l'entrée d'un analyseur de spectre. Vérifiez la tension d'entrée maximale de l' analyseur de spectre et protégez-le avec un atténuateur approprié. Une charge ouverte ou court-circuitée n'est pas recommandée et peut potentiellement causer des dommages.
Spécifications
| Max. puissance d'entrée | +5 dBm |
| Gamme de fréquence | 50 MHz - 1 GHz, (3 MHz - 1,3 GHz avec une capacité de puissance de sortie réduite) |
| Point de compression de sortie de 1 dB | 10 MHz - +29,5 dBm typ. 100 MHz - +30.9 dBm typ. 500 MHz - +31.3 dBm typ. 1 GHz - +28.7 typ. |
| Harmoniques | 2ème harmonique, 50MHz, Puissance de sortie = 30 dBm : < -50dBc typ. 2ème harmonique, 200MHz, Puissance de sortie = 30 dBm : < -40 dBc typ. 3ème harmonique, 50MHz, Puissance de sortie = 30 dBm : < -30 dBc typ. 3ème harmonique, 200MHz, Puissance de sortie = 30 dBm : < -25 dBc typ. |
| Chiffre de bruit | 2,5 dB typ. |
| Champs d’amplification | 16 - 43 dB (voir manuel pour l’amplification par fréquence) |
| Connectivité | Connecteurs N |
Accessoires
Le Tekbox TBLA1 est livré avec :
- x2 câble N-mâle-N-mâle de 75 cm
- x1 atténuateur de 30 dB/10 W avec connecteurs N
- Câble d'alimentation
