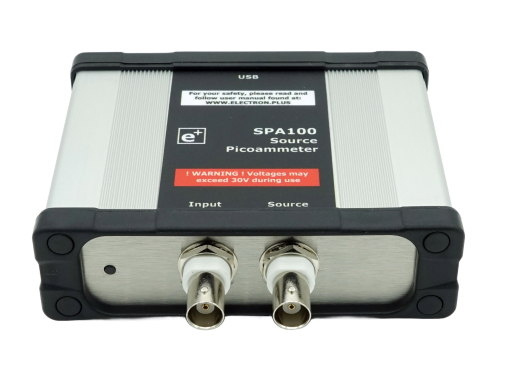

Picoampèremètre source SPA100
Détails
Le picoampèremètre SPA100 mesure de petits courants (de 2 mA à 200 pA) et dispose d'une source de tension intégrée pour les expériences de polarisation. Cet instrument peut être utilisé pour mesurer des résistances de grande valeur (jusqu'à 40TΩ), tester les fuites des diodes, aligner les faisceaux d'électrons, étudier les matériaux, etc.
Le SPA100 se connecte (et est alimenté) à un PC via USB et est contrôlé par notre logiciel gratuit. Les données peuvent être visualisées et représentées graphiquement en temps réel et stockées automatiquement dans des fichiers au format CSV en vue d'une analyse ultérieure.
La connexion au SPA100 se fait par des connecteurs BNC de 50 &ohm couramment disponibles. L'extrémité avant (picoampèremètre et source de tension) est opto-isolée en interne de la terre du châssis/USB.
Spécifications
| Entrée | ± 2 mA à ± 200 pA (8 gammes) |
| Précision et résolution |
± 0,1 %; < 20 nA (entrée ± 2 mA) ± 0,1 %; < 2 nA (± 200 μA en entrée) ± 0,2 %; < 200 pA (± 20 μA en entrée) ± 0,2 %; < 20 pA (± 2 μA en entrée) ± 0,2 %; < 200 pA (± 20 μA en entrée) ± 0,5 %; < 2 pA (± 200 nA en entrée) ± 0,5 %; < 200 fA (± 20 nA en entrée) ± 1,0 %; < 20 fA (± 2 nA en entrée) ± 1,5 %; < 2 fA (± 200 pA en entrée) |
| Fréquence d'échantillonnage | 2 Hz (18 bits) 10 Hz (16 bits) |
| Filtre réglable | 1 échantillon à 64 échantillons |
| Tension de sortie | -40 V à 40 V |
| Résistance de sortie | 2,7 kΩ |
| Mesure de la résistance | 1 kΩ - 40 TΩ |
| Résistance à la précision | > ± 0,5 % |
| Connectivité | USB (Hôte/dispositif) |
| Dimensions | 112 x 111 x 35 mm |
| Poids | 300 g |
Accessoires
Le picoamplificateur SPA100 est livré avec :- x1 câble USB
Avantages et inconvénients
- Test de résistance de haute valeur
- Alimenté par USB
- Cordons de mesure non inclus
Téléchargements
(176.81 KB)
