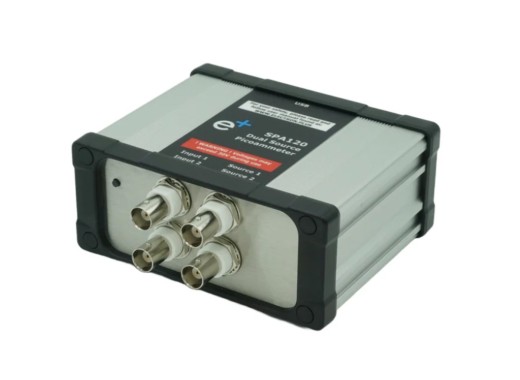

Picoampèremètre SPA120 à double source
Détails
Le picoampèremètre SPA120 à double source mesure les petits courants (de 2mA à 200pA) et dispose d'une source de tension intégrée pour les expériences de polarisation. Cet instrument peut être utilisé pour mesurer des résistances de grande valeur (jusqu'à 40T&ohm ;), tester les fuites des diodes, aligner des faisceaux d'électrons, étudier les matériaux, etc.
Le SPA120 se connecte à (et est alimenté par) un PC via USB et est contrôlé par notre logiciel gratuit. Les données peuvent être visualisées et représentées graphiquement en temps réel et stockées automatiquement dans des fichiers CSV pour une analyse ultérieure.
La connexion au SPA120 se fait par des connecteurs BNC de 50&ohm disponibles couramment, et la partie frontale (picoampèremètre et source de tension) est opto-isolée en interne du châssis/de la terre USB.
Si vous n'avez besoin que d'une seule source pour votre picoampèremètre, optez pour le SPA100.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Entrée | ± 2 mA à ± 200 pA (8 gammes) |
| Précision et résolution |
± 0,1 % ; < 20 nA (entrée ± 2 mA) ± 0,1 % ; < 2 nA (entrée ± 200 μA) ± 0,2 % ; < 200 pA (± 20 μA en entrée) ± 0,2 % ; < 20 pA (± 2 μA d'entrée) ± 0,2 % ; < 200 pA (± 20 μA entrée) ± 0,5 % ; < 2 pA (± 200 nA d'entrée) ± 0,5 % ; < 200 fA (± 20 nA d'entrée) ± 1,0 % ; < 20 fA (± 2 nA d'entrée) ± 1,5 % ; < 2 fA (± 200 pA d'entrée) |
| Fréquence d'échantillonnage | 2 Hz (18 bits) 10 Hz (16 bits) |
| Filtre réglable | 1 échantillon - 64 échantillons |
| Tension de sortie | -40 V - 40 V |
| Résistance de sortie | 2,7 k&ohm ; |
| Mesure de la résistance | 1 k&ohm ; - 40 T&ohm ; |
| Précision de la résistance | > ± 0.5% |
| Connectivité | USB (hôte/dispositif) |
| Dimensions de l'appareil | 215 x 150 x 60 mm |
| Poids | 512 g |
Accessoires
Le picoampèremètre SPA120 à double source est livré avec :- 1x câble USB
Avantages et inconvénients
- Test de résistance de haute valeur à double source
- Alimentation par USB
Téléchargements
| SPA 120 dual source user manual |  (185.09 KB) | Télécharger |
| Electron plus picoammeters software |  (3.48 MB) | Télécharger |
