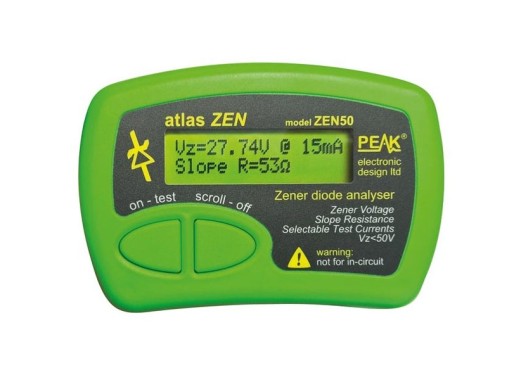

Analyseur à diode Zener Peak Electronics Atlas ZEN50
Détails
Le Peak Electronics Atlas ZEN50 est un instrument unique qui permet d'analyser des composants qui étaient auparavant très délicats à tester. Le ZEN50 peut tester les diodes Zener, les diodes à avalanche, les suppresseurs de transitoires et même les LED et les chaînes de LED. Pour ce faire, il génère de courtes impulsions de courant (amplitude sélectionnable par l'utilisateur) avec des tensions allant jusqu'à 50 V.
L'affichage du ZEN50 montre toutes les caractéristiques importantes de test et de sortie et donne ainsi un bon aperçu du composant testé. Il est alimenté par une seule pile AAA à longue durée de vie. En outre, l'appareil se caractérise par une conception ultra-mince et compacte pour une utilisation facile.
Spécifications
| Gamme de tension Zener | 0,0 V - 50,0 V |
| Courants de test nominaux | 2 mA, 5 mA, 10 mA, 15 mA |
| Précision des tests | ±1 % ±0,2 mA, ±1 % ±40 mV, |
| Plage de résistance aux pentes | 0 - 8000 Ω |
| Précision des tests de résistance | Max ±1 % ±10 Ω (en fonction des réglages) |
| Taux de mesure | 3 Hz |
| Période d'arrêt automatique | 60 s |
| Pile | Une pile AAA |
| Poids | 500 g |
| Dimensions | 103 x 70 x 20 mm |
Avantages et inconvénients
- Longue durée de vie sur une seule pile AAA Courants de test sélectionnables
- Affichage des mesures en continu
- Conception mince et compacte
- Ne convient pas à une utilisation en ligne dans un circuit
Téléchargements
| Peak Atlas ZEN50 Datasheet |  (580.51 KB) | Télécharger |
| Peak Atlas ZEN50 Manual | (496.94 KB) | Télécharger |
