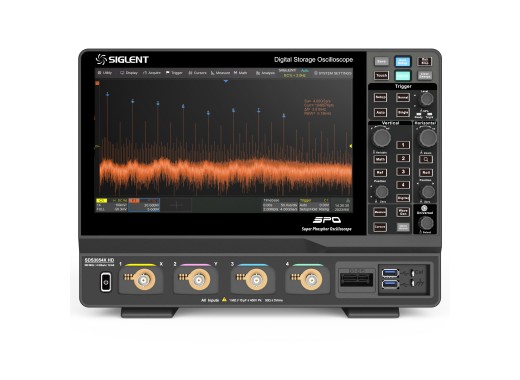

Oscilloscope Siglent SDS3054X HD
Détails
L'oscilloscope SDS3054X HD de Siglent, appartenant à la série SDS3000X HD, offre une large bande passante de 500MHz. Ce modèle comprend 4 voies analogiques, une fréquence d'échantillonnage de 4 GSa/s et un taux de capture de forme d'onde maximal de 200 000 wfms/s en mode normal, complétés par des CAN de 12 bits. En outre, il est doté d'un grand écran tactile capacitif de 10,1 pouces à haute résolution, qui améliore l'efficacité opérationnelle en permettant aux utilisateurs de déplacer et de mettre à l'échelle facilement les traces de forme d'onde.
Grâce à l'utilisation d'un zoom matériel et d'une profondeur de mémoire de 400 Mpts, les utilisateurs peuvent opter pour des bases de temps plus lentes sans compromettre la fréquence d'échantillonnage. Cette fonction permet de zoomer rapidement sur les zones d'intérêt. Le SDS3054X peut également accueillir une souris et un clavier externes, ainsi qu'un contrôle web à distance via le réseau local. Les capacités remarquables de cet oscilloscope comprennent le déclenchement intelligent, le déclenchement et le décodeur de bus série, l'acquisition segmentée, l'enregistrement de l'historique des formes d'onde et les mesures automatiques de plus de 50 paramètres.
Aperçu du modèle
| Modèle | SDS3034X HD | SDS3054X HD | SDS3104X HD |
|---|---|---|---|
| Bande passante | 350 MHz | 500 MHz | 1 GHz |
| Temps de montée | 830 ps | 610 ps | Mode intercaler ： 450 ps
Mode sans intercaler ： 570 ps |
| Échelle horizontale | 1 ns/div – 1 000 s/div | 500 ps/div – 1 000 s/div | 200 ps/div – 1 000 s/div |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 400 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 4 GSa/s (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | Mode normal ： 200 000 wfm/s Mode séquence ： 890 000 wfm/s |
| Résolution verticale | 12 bits Jusqu'à 16 bits en mode ERES |
| Échelle verticale | 500 µV/div - 10 V/div |
| Interfaces | x2 Hôte USB 3.0, x1 Hôte USB 2.0, Dispositif USB 3.0, LAN, Entrée déclencheur externe, Sortie déclencheur, Sortie auxiliaire, Succès/échec |
| Décodage | I2C, SPI, UART, LIN, CAN |
| Écran | Écran tactile capacitif de 10,1 pouces (1 024 x 600) |
| Dimensions | 317 x 236 x 149 mm |
| Poids | 4,1 kg |
Options
| Générateur de forme d'onde 50 MHz (logiciel), à utiliser avec le SAG1021 | SDS3000HD-FG |
| Générateur de fonctions/de formes d'ondes arbitraires USB isolé (matériel) | SAG1021 |
| 16 voies numériques (logiciel), à utiliser avec le SPL2016 | SDS3000HD-16LA |
| Sonde logique, 16 voies, 500 MSa/s (matériel) | SPL2016 |
| Dispositif de désalignement pour les sondes de tension et de courant | DF2001A |
| Déclenchement et décodage I2S (logiciel) | SDS3000HD-12S |
| Déclenchement et décodage MIL-STD-1553B (logiciel) | SDS3000HD-1553B |
| Déclenchement et décodage FlexRay (logiciel) | SDS3000HD-FlexRay |
| Déclenchement et décodage CAN FD (logiciel) | SDS3000HD-CANFD |
| Déclenchement et décodage SENT (logiciel) | SDS3000HD-SENT |
| Déclenchement et décodage Manchester (logiciel) | SDS3000HD-Manch |
| Déclenchement et décodage ARINC429 (logiciel) | SDS3000HD-ARINC |
| Mise à niveau de la bande passante de 350 MHz à 500 MHz (logiciel) | SDS3000HD-BW3T5 |
| Mise à niveau de la bande passante de 350 MHz à 1GHz (logiciel) | SDS3000HD-BW3TA |
| Mise à niveau de la bande passante de 500MHz à 1GHz (logiciel) | SDS3000HD-BW5TA |
Accessoires
Le SDS3054X est livré standard avec :
- Câble USB
- x4 sondes passives (500 MHz)
- Souris sans fil
- Câble d'alimentation
Avantages et inconvénients
- Résolution de 12 bits
- Résolution jusqu'à 16 bits en mode ERES
- Tracés de Bode
