2980 2 980,00 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE005592

Soyez le premier à commenter ce produit

Détails

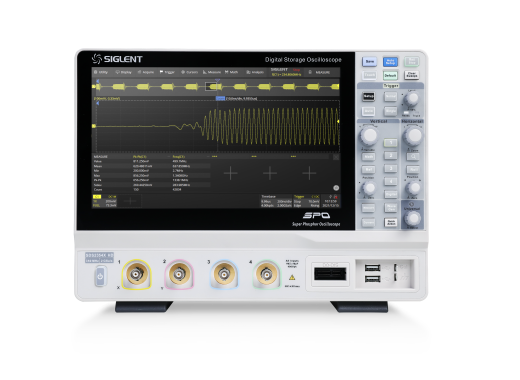

Le Siglent SDS2104X HD est la version 100 MHz de la série d'oscilloscopes SDS2000X HD.

La série SDS2000X HD est le nouveau fleuron de Siglent. Ces oscilloscopes à 4 canaux sont équipés d'un ADC 12 bits et d'un plancher de bruit très bas (70 µV @500 MHz), ce qui leur permet d'afficher des signaux même très faibles avec beaucoup de détails. Le SDS2104X HD offre un écran large et lumineux de 10,1 pouces. Le grand écran signifie qu'il y a moins de place pour les cadrans et les boutons sur l'oscilloscope, mais cela est entièrement compensé par l'interface multi-touch moderne à l'écran. Cet oscilloscope est également doté d'une fonction de zone de déclenchement, qui facilite le déclenchement avancé.

Par défaut, l'oscilloscope est livré avec un certain nombre d'options de déclenchement et de décodage série telles que I2, SPI, UART, CAN et LIN. Un large éventail d'options est disponible pour étendre le SDS2000X HD, comme un analyseur logique 16 canaux, un générateur de fonctions arbitraires, un logiciel d'analyse de puissance et un logiciel de décodage de protocoles supplémentaires.

Présentation du modèle

Le Siglent SDS2104X HD fait partie de la série SDS2000X HD. Les modèles suivants de cette série sont en vente.

Modèle SDS2104X HD SDS2204X HD SDS2354X HD
Bande passante 100 MHz 200 MHz 350 MHz
Temps de montée 3,5 ns 1,7 ns 1,0 ns
Plancher de bruit 50 µV 55 µV 65 µV
Prix 2980 2 980,00 € Hors TVA 3680 3 680,00 € Hors TVA 4680 4 680,00 € Hors TVA

Spécifications

Canaux 4
Mémoire Jusqu'à 200 Mpts par canal
Taux de capture de forme d'onde (max) 100 000 wfms/s (normal)
500 000 wfms/s (mode séquence)
Taux d'échantillonnage (la moitié de tous les canaux utilisés) 2 GSa/s
Taux d'échantillonnage (tous les canaux utilisés) 1 GSa/s
Résolution verticale 12 bits
Affichage Écran multi-touch 10.1" (1024 x 600)
Impédance d'entrée 1 MΩ
Échelle horizontale 1 ns/div - 1000 s/div
Sensibilité verticale 500 µV/div - 10V/div
Tension maximale 400 V (crête - crête)
Connexions 3x USB 2.0 Host, USB 2.0 Device, LAN, EXT (TRIG OUT, PASS/FAIL), AUX
Dimensions 317,2 x 236 x 149 mm
Poids 4,1 kg

Options

Analyseur logique 16 canaux Cet analyseur logique 16 canaux vous permet d'analyser des signaux numériques. Les spécifications de ce produit se trouvent sur la page indiquée à droite.

SPL2016

Siglent SPL2016 logic analyser
335 335,00 € Hors TVA
Info
Générateur de fonctions Cette option ajoute un générateur de fonctions arbitraires de 25 MHz à l'oscilloscope.

SDS2000HD-FG

Siglent SDS2000X HD option: 25 MHz function generator
228.02 228,02 € Hors TVA
Info
Analyse de puissance Cette option ajoute une option d'analyse de puissance à votre oscilloscope.

SDS2000HD-PA

Option d'analyse de puissance Siglent SDS2000X HD
338 338,00 € Hors TVA
Info
Options de déclenchement et de décodage en série Le décodage série vous permet de décoder les protocoles série tels que FlexRay, MIL-STD-1553B, I2S, CAN FD, SENT et Manchester sur l'oscilloscope.

Serial decoding

Siglent SDS2000X HD Options de décodage série
258 258,00 € Hors TVA
Info

Accessoires

Le Siglent SDS2104X HD est livré avec :

  • Un câble USB
  • Sondes passives (1 par canal)
  • Souris sans fil
  • Cordon d'alimentation
  • Certificat d'étalonnage
Les informations figurant sur cette page sont temporaires et seront mises à jour.

Avantages et inconvénients

  • ADC 12 bits
  • Faible niveau de bruit
  • Moins de boutons et de cadrans
