Oscilloscope Rohde & Schwartz MXO58-2000
Détails
L’oscilloscope MXO58-2000 de Rohde & Schwartz est la version avec 8 voies et 2GHz de la série d'oscilloscopes MXO5. Cette série d'oscilloscopes se caractérise par un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Chaque voie analogique dispose d'une mémoire de 500 Mpts, ce qui est élevé par rapport à d'autres oscilloscopes et la mémoire peut également être étendue à 1 Gpts. La série MXO5 a une résolution verticale de 12 bits et une résolution verticale de 18 bits en mode haute définition. L'oscilloscope est très silencieux et produit peu de bruit de refroidissement. Il a un faible bruit de fond de -160 dBm/Hz et un déclenchement précis et rapide de < 21 ns.
Les oscilloscopes de la série MXO5 sont dotés d'un écran TFT Full HD de 15,6 pouces avec un écran tactile capacitif.
Nous pouvons proposer de multiples options et accessoires, veuillez nous contacter pour un devis personnalisé.

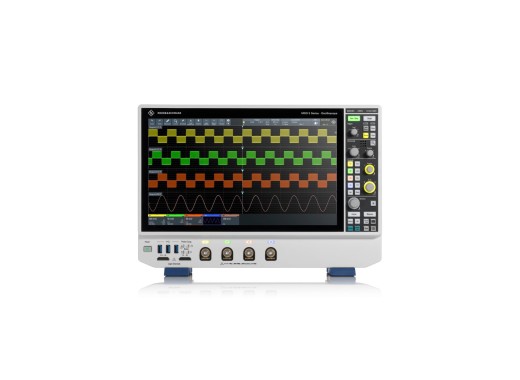

Veuillez noter que les images affichées présentent le MX054-2000, un modèle spécifique de la série MXO5, qui offre une bande passante de 2 GHz et comprend 4 voies analogiques.
Aperçu de l'offre groupée
| Modèle | MXO58-BASC | MXO58-PRO | MXO58-ULTM |
|---|---|---|---|
| Largeur de bande | 100 MHz | 500 MHz | 2 GHz |
| Profondeur de mémoire | 500 Mpts | 500 Mpts | 1 Gpts |
| Fonctions supplémentaires | générateur de forme d'onde | générateur de forme d'onde, analyseur de réponse en fréquence, analyse de puissance paquet, déclenchement et décodage | générateur de formes d'onde, analyseur de réponse en fréquence, analyse de puissance déclenchement et décodage, mémoire supplémentaire, sondes logiques avec option MSO. |
| Prix de vente |
Aperçu du modèle
Rohde & Schwartz propose 10 modèles dans la série MXO5, qui diffèrent par la bande passante et le nombre de voies :| Modèle | Bande passante | Voies | Prix |
|---|---|---|---|
| MXO54-350 | 350 MHz | 4 | |
| MXO54-500 | 500 MHz | 4 | |
| MXO54-1000 | 1 GHz | 4 | |
| MXO54-2000 | 2 GHz | 4 | |
| MXO58-100 | 100 MHz | 8 | |
| MXO58-200 | 200 MHz | 8 | |
| MXO58-350 | 350 MHz | 8 | |
| MXO58-500 | 500 MHz | 8 | |
| MXO58-1000 | 1 GHz | 8 | |
| MXO58-2000 | 2 GHz | 8 |
Spécifications
| Profondeur de mémoire | 500 Mpts (par voie) |
| Fréquence d'échantillonnage | 20 GS/s (divisé par le nombre de voies actives) 10 GS/s (divisé par le nombre de voies actives en mode HD) |
| Taux de capture de la forme d'onde | 4 500 000 wfm/s (divisé par le nombre de voies actives) |
| Résolution verticale | 12 bits en standard jusqu'à 18 bits en mode HD |
| Interfaces | Hôte USB, dispositif USB, RJ-45, HDMI |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | LCD TFT de 15,6" (1 920 x 1 080) |
| Dimensions | 445 x 314 x 153 mm |
| Poids | 9,0 kg |
Options
| Signal mixte 16 voies (matériel) | MXO5-B1 | |
| Mise à niveau de la mémoire de 1 Gpts (logiciel) | MXO5-B110 | |
| Mise à niveau de la bande passante de 500 MHz (MXO54 uniquement) (logiciel) | MXO5-B245 | |
| Mise à niveau de la bande passante de 1 GHz (MXO54 uniquement) (logiciel) | MXO5-B2410 | |
| Mise à niveau de la bande passante à 2 GHz (MXO54 uniquement) (logiciel) | MXO5-B2420 | |
| Mise à niveau de la bande passante à 200 MHz (MXO58 uniquement) (logiciel) | MXO5-B282 | |
| Mise à niveau de la bande passante à 350 MHz (MXO58 uniquement) (logiciel) | MXO5-B283 | |
| Mise à niveau de la bande passante à 500 MHz (MXO58 uniquement) (logiciel) | MXO5-B285 | |
| Mise à niveau de la bande passante à 1 GHz (MXO58 uniquement) (logiciel) | MXO5-B2810 | |
| Mise à niveau de la bande passante à 2 GHz (MXO58 uniquement) (logiciel) 2GHz (MXO58 uniquement) (logiciel) | MXO5-B2820 | |
| Générateur de fonctions (logiciel) | MXO5-B6 | |
| Analyse de puissance (logiciel) | MXO5-K31 | |
| Analyse de fréquence et d'impédance (nécessite le MXO5-B6) (logiciel) | MXO5-K36 | |
| Déclenchement et décodage à faible vitesse (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (logiciel) | MXO5-K510 | |
| Déclenchement et décodage aérospatial (ARINC-429, MIL-STD-1553) (logiciel) | MXO5-K530 | |
| Déclenchement et décodage en série (SPMI) (logiciel) | MXO5-K550 | |
| Déclenchement et décodage IEEE (10BASE-T1S, 100BASE-T1) (logiciel) | MXO5-K560 |
Accessoires
La série MXO5 est livrée avec :- x1 câble d'alimentation
- x1 sonde passive de 700 MHz (10:1) par voie
Avantages et inconvénients
- Résolution verticale jusqu'à 18 bits
- Grande mémoire de 500 Mpts
- Écran tactile de 15,6 pouces
