Oscilloscope Rohde & Schwarz MXO54-1000
Détails
L’oscilloscope MXO54-1000 de Rohde & Schwarz est la version avec 4 voies et 1GHz de la série d'oscilloscopes MXO5. Cette série d'oscilloscopes se caractérise par un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Chaque voie analogique dispose d'une mémoire de 500 Mpts, ce qui est élevé par rapport à d'autres oscilloscopes et la mémoire peut également être étendue à 1 Gpts. La série MXO5 a une résolution verticale de 12 bits et une résolution verticale de 18 bits en mode haute définition. L'oscilloscope est très silencieux et produit peu de bruit de refroidissement. Il a un faible bruit de fond de -160 dBm/Hz et un déclenchement précis et rapide de < 21 ns.
Les oscilloscopes de la série MXO5 sont dotés d'un écran TFT Full HD de 15,6 pouces avec un écran tactile capacitif.

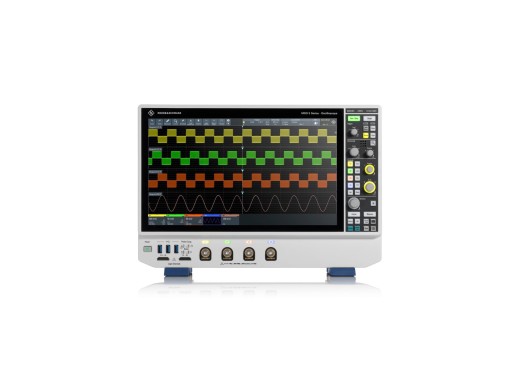

Veuillez noter que les images affichées présentent le MX054-2000, un modèle spécifique de la série MXO5, qui offre une bande passante de 2 GHz avec 4 voies analogiques.
Aperçu de l'offre groupée
| Modèle | MXO54-BASC | MXO54-PRO | MXO54-ULTM |
|---|---|---|---|
| Largeur de bande | 200 MHz | 500 MHz | 1,5 GHz |
| Temps de montée | 1,75 ns | 700 ps | 234 ps |
| Profondeur de mémoire | 400 Mpts | 400 Mpts | 800 Mpts |
| Fonctions supplémentaires | générateur de forme d'onde | générateur de forme d'onde, analyseur de réponse en fréquence, analyse de puissance paquet, déclenchement et décodage | générateur de forme d'onde, analyseur de réponse en fréquence, analyse de puissance déclenchement et décodage, mémoire supplémentaire, sondes logiques avec l'option MSO. |
| Prix de vente |
Aperçu du modèle
Rohde & Schwarz propose 10 modèles dans la série MXO5, qui diffèrent par la bande passante et le nombre de voies :| Modèle | Bande passante | Voies | Prix |
|---|---|---|---|
| MXO54-350 | 350 MHz | 4 | |
| MXO54-500 | 500 MHz | 4 | |
| MXO54-1000 | 1 GHz | 4 | |
| MXO54-2000 | 2 GHz | 4 | |
| MXO58-100 | 100 MHz | 8 | |
| MXO58-200 | 200 MHz | 8 | |
| MXO58-350 | 350 MHz | 8 | |
| MXO58-500 | 500 MHz | 8 | |
| MXO58-1000 | 1 GHz | 8 | |
| MXO58-2000 | 2 GHz | 8 |
Spécifications
| Profondeur de mémoire | 500 Mpts (par voie) |
| Fréquence d'échantillonnage | 20 GS/s (divisé par le nombre de voies actives) 10 GS/s (divisé par le nombre de voies actives en mode HD) |
| Taux de capture de la forme d'onde | 4 500 000 wfm/s (divisé par le nombre de voies actives) |
| Résolution verticale | 12 bits en standard jusqu'à 18 bits en mode HD |
| Interfaces | Hôte USB, dispositif USB, RJ-45, HDMI |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | LCD TFT de 15,6" (1 920 x 1 080) |
| Dimensions | 445 x 314 x 153 mm |
| Poids | 9,0 kg |
Options
| Signal mixte 16 voies (matériel) | MXO5-B1 | |
| Mise à niveau de la mémoire de 1 Gpts (logiciel) | MXO5-B110 | |
| Mise à niveau de la bande passante de 500 MHz (MXO54 uniquement) (logiciel) | MXO5-B245 | |
| Mise à niveau de la bande passante de 1 GHz (MXO54 uniquement) (logiciel) | MXO5-B2410 | |
| Mise à niveau de la bande passante à 2 GHz (MXO54 uniquement) (logiciel) | MXO5-B2420 | |
| Mise à niveau de la bande passante à 200 MHz (MXO58 uniquement) (logiciel) | MXO5-B282 | |
| Mise à niveau de la bande passante à 350 MHz (MXO58 uniquement) (logiciel) | MXO5-B283 | |
| Mise à niveau de la bande passante à 500 MHz (MXO58 uniquement) (logiciel) | MXO5-B285 | |
| Mise à niveau de la bande passante à 1 GHz (MXO58 uniquement) (logiciel) | MXO5-B2810 | |
| Mise à niveau de la bande passante à 2 GHz (MXO58 uniquement) (logiciel) 2GHz (MXO58 uniquement) (logiciel) | MXO5-B2820 | |
| Générateur de fonctions (logiciel) | MXO5-B6 | |
| Analyse de puissance (logiciel) | MXO5-K31 | |
| Analyse de fréquence et d'impédance (nécessite le MXO5-B6) (logiciel) | MXO5-K36 | |
| Déclenchement et décodage à faible vitesse (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (logiciel) | MXO5-K510 | |
| Déclenchement et décodage aérospatial (ARINC-429, MIL-STD-1553) (logiciel) | MXO5-K530 | |
| Déclenchement et décodage en série (SPMI) (logiciel) | MXO5-K550 | |
| Déclenchement et décodage IEEE (10BASE-T1S, 100BASE-T1) (logiciel) | MXO5-K560 |
Accessoires
La série MXO5 est livrée avec :- x1 câble d'alimentation
- x1 sonde passive de 700 MHz (10:1) par voie
Avantages et inconvénients
- Résolution verticale jusqu'à 18 bits
- Grande mémoire de 500 Mpts
- Écran tactile de 15,6 pouces
Téléchargements
(23.76 MB)Produits similaires
