Oscilloscope Rohde & Schwarz RTB22
Détails

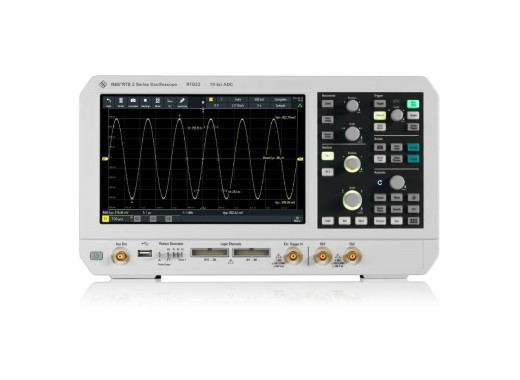

Le Rohde & Schwarz RTB22 est un oscilloscope numérique 10 bits appartenant à la série RTB2. Il dispose de 2 voies avec une bande passante de 70 MHz. La série RTB2 a une sensibilité de 1 mV/div, une fréquence d'échantillonnage de 2,5 GSa/s et une profondeur de mémoire maximale de 20 Mpts. Ces oscilloscopes sont également équipés d'un convertisseur A/N 10 bits, ce qui permet d'obtenir une reproduction du signal quatre fois supérieure à celle des convertisseurs A/N 8 bits standard que l'on trouve dans les oscilloscopes similaires. De plus, le RTB22 est équipé d'un grand écran tactile capacitif de 10,1 pouces avec des commandes tactiles intuitives. Enfin, la série RTB2 est livrée avec l'option générateur de fonction B6, qui génère des formes d'onde jusqu'à 50 Mbit/s, utile pour l'éducation et le prototypage de matériel, et l'option K15, qui permet de visualiser l'historique et de segmenter la mémoire de l'oscilloscope de sorte que le taux de capture des formes d'onde atteint 100 000 wfm/s par défaut.
Par défaut, ces oscilloscopes ont une bande passante de 70 MHz, que vous pouvez étendre à 100, 200 ou 300 MHz. Veuillez vous référer aux mises à niveau de la bande passante ci-dessous pour plus d'informations sur ces extensions. D'autres options sont disponibles en bas de page.
Aperçu du modèle
| Modèle | RTB22 | RTB24 |
| Voies | 2 | 4 |
| Prix |
Spécifications
| Bande passante | 70 MHz |
| Profondeur de mémoire | 20 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 2,5 Géch/s (divisé par le nombre de voies actives) |
| Taux de capture de forme d'onde | 50 000 wfm/s |
| Résolution verticale | 10 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 500 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN |
| Affichage | Écran tactile capacitif de 10,1" (1 280 x 800 pixels) |
| Dimensions | 390 x 220 x 152 mm |
| Poids | 2,5 kg |
Accessoires
L'oscilloscope Rohde & Schwarz RTB22 est livré avec :
- Cordon d'alimentation
- x2 Sondes passives Rohde & Schwarz RT-ZP03S
Mise à niveau de la bande passante
Il y a 3 options pour étendre la bande passante. En cliquant sur le code d'une option, vous serez redirigé vers une page où vous pourrez commander la mise à niveau.
| Modèle | RTB22 | RTB24 |
| 100 MHz | RTB-B221 | RTB-B241 |
| 200 MHz | RTB-B222 | RTB-B242 |
| 300 MHz | RTB-B223 | RTB-B243 |
Options
Des fonctions logicielles optionnelles supplémentaires sont disponibles pour ces oscilloscopes. Certaines d'entre elles sont répertoriées dans le tableau ci-dessous. En cliquant sur le code des options, vous serez redirigé vers la page où vous pourrez ajouter ces options à votre panier. Si vous avez besoin d'autres fonctionnalités logicielles, veuillez nous contacter.
| RTB-K1 | Cette option active les fonctionnalités de déclenchement et de décodage I2C et SPI. |
| RTB-K2 | Cette option active les fonctionnalités de déclenchement et de décodage UART/RS-232/RS-422/RS485 |
| RTB-K3 | Cette option fournit les fonctionnalités de déclenchement et de décodage CAN/LIN. |
| RTB-K36 | Cette option permet à votre oscilloscope RTB2 de générer des diagrammes de Bode jusqu'à 25 MHz. |
| RTB-Z1 | C'est la face avant des oscilloscopes. |
| RTB2-B1 | Cette option est un ensemble de deux sondes logiques MSO 300 MHz. |
| RTB2-PK1 | Cette option d'ensemble comprend les RTB-K1, RTB-K2, et RTB-K36. |
| RTB-Z3 | Il s'agit d'un sac de transport pour les oscilloscopes, ce qui rend leur transport plus facile et plus pratique. |
