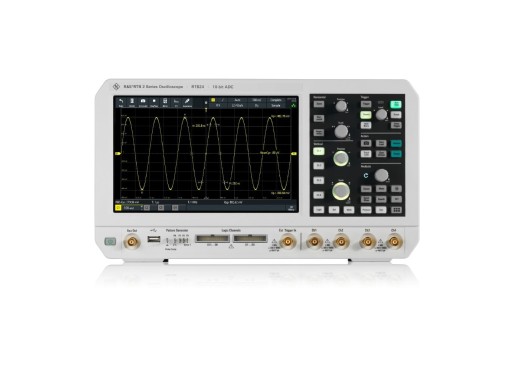

Promotion Rohde & Schwarz RTB2-BNDL
Détails
Le RTB2-BNDL de Rohde & Schwarz est composé d'un oscilloscope à 4 voies RTB24 , d'une mise à niveau de la bande passante de 300 MHz RTB-B243 et d'un ensemble d'applications RTB2-PK1. Cela signifie que la bande passante standard de 70 MHz est portée à un maximum de 300 MHz par défaut.
L'ensemble d'applications RTB2-PK1 comprend 4 options : le RTB-K1 (déclenchement et décodage série I2C/SPI), le RTB-K2 (déclenchement et décodage série UART/RS-232/RS-422/RS-485), le RTB-K3 (déclenchement et décodage série CAN/LIN) et l'option RTB-K36 (qui fournit une analyse de la réponse en fréquence). Sont également incluses 4 sondes passives RT-ZP03S 300 MHz, une pour chaque voie.
Spécifications
| Voies | 4 |
| Bande passante | 300 MHz |
| Profondeur de mémoire | 20 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 2,5 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 50 000 wfm/s |
| Résolution verticale | 10 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 500 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN |
| Écran | Tactile capacitif de 10,1 pouces (1280 x 800 pixels) |
| Dimensions | 390 x 220 x 152 mm |
| Poids | 2,5 kg |
Accessoires pour le RTB2-BNDL
Le RTB2-BNDL de Rohde & Schwarz est livré avec :
- x4 Sondes passives Rohde & Schwarz RT-ZP03S
- Cordon d'alimentation
