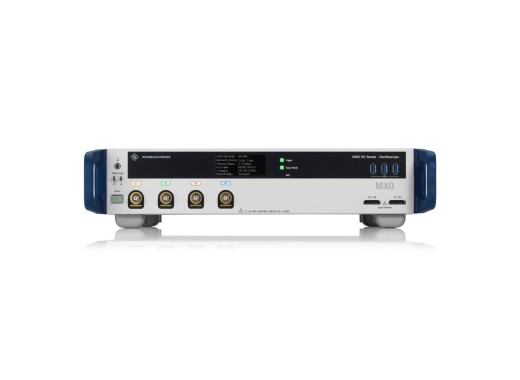

Oscilloscope Rohde & Schwarz MXO5C-45
Détails
L’oscilloscope MXO5C-45 de Rohde & Schwarz est la version avec 4 voies et 500MHz de la série d'oscilloscopes MXO5C. La série MXO5C est la version compacte de la série MXO5, sans le grand écran tactile. Au lieu de cela, il dispose d'un écran e-ink de 2,9 pouces à faible consommation d'énergie qui affiche des informations clés telles que l'état de la connectivité pour une configuration rapide. La hauteur de 2U permet également de ranger l'oscilloscope dans un rack. De plus, jusqu'à 16 voies sont disponibles en ajoutant un oscilloscope supplémentaire de la série MXO5 ou MXO5C. Cette série d'oscilloscopes se caractérise par un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Chaque voie analogique dispose d'un profondeur de mémoire élevé de 500 Mpts, ce qui est élevé par rapport à d'autres oscilloscopes et le profondeur de mémoire peut également être étendue à 1 Gpts. La série MXO5 a une résolution verticale de 12 bits et une résolution verticale de 18 bits en mode haute définition. L'oscilloscope est très silencieux et produit peu de bruit de refroidissement. Il a un faible bruit de fond de -160 dBm/Hz et un déclenchement précis et rapide de & lt; 21 ns.
Nous pouvons proposer de multiples options et accessoires, veuillez nous contacter pour un devis personnalisé.
Aperçu du modèle
| Modèle | Bande passante | Voies | Prix |
|---|---|---|---|
| MXO5C-43 | 350 MHz | 4 | |
| MXO5C-45 | 500 MHz | 4 | |
| MXO5C-410 | 1 GHz | 4 | |
| MXO5C-420 | 2 GHz | 4 | |
| MXO5C-81 | 100 MHz | 8 | |
| MXO5C-82 | 200 MHz | 8 | |
| MXO5C-83 | 350 MHz | 8 | |
| MXO5C-85 | 500 MHz | 8 | |
| MXO5C-810 | 1 GHz | 8 | |
| MXO5C-820 | 2 GHz | 8 |
Spécifications
| Profondeur de mémoire | 500 Mpts (par voie) |
| Fréquence d'échantillonnage | 20 GS/s (divisé par le nombre de voies actives) 10 GS/s (divisé par le nombre de voies actives en mode HD) |
| Taux de capture de forme d'onde | 4 500 000 wfm/s (divisé par le nombre de voies actives) |
| Résolution verticale | 12 bits standard jusqu'à 18 bits en mode HD |
| Interfaces | Hôte USB, dispositif USB, RJ-45, HDMI, DisplayPort++ |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Affichage | e-ink de 2,9 pouces |
| Dimensions | 445 x 89 x 358 mm |
| Poids | 9,1 kg |
Options
Accessoires
La série MXO5C est livrée avec :- x1 Cordon d'alimentation
- x1 Sonde passive de 700 MHz (10:1) par voie
- x1 Sac d'accessoires
Téléchargements
| R&S MXO5C - Datasheet |  (1012.79 KB) | Télécharger |
| R&S MXO5C - User manual | (30.69 MB) | Télécharger |
