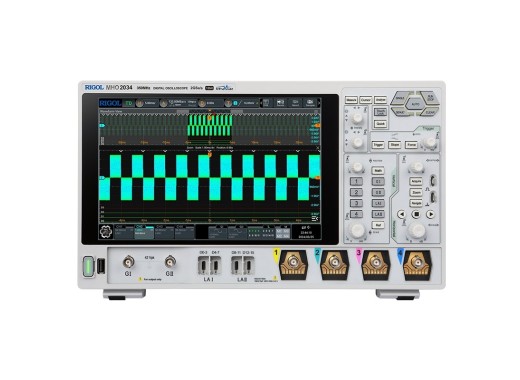

Oscilloscope Rigol MHO2024
Détails
Le MHO2024 de Rigol est un oscilloscope de qualité élevée doté d'une bande passante de 200 MHz, d'une profondeur de mémoire très élevée de 500 Mpts et d'une fréquence d'échantillonnage de 2 Gs/s pour chaque voie. De plus, cet oscilloscope dispose de 4 voies analogiques et d'une résolution de 12 bits, qui peut être portée à 16 bits en mode haute résolution.
En outre, le MHO2024 offre un écran tactile capacitif de 10,1 pouces de haute qualité avec un affichage à 256 niveaux d'intensité. Le MHO2024 peut réaliser des diagrammes de l'œil et des analyses de bruit de fond en temps réel. Cet oscilloscope possède plusieurs interfaces, ce qui lui permet d'être connecté à un PC pour transférer les résultats des mesures. En outre, les données peuvent être stockées sur une clé USB via le port USB situé en façade. Enfin, l'appareil prend également en charge le contrôle web LAN, ce qui vous permet d'interagir avec votre appareil par le biais d'un navigateur web.
Aperçu du modèle
| Modèle | MHO2024 | MHO2034 |
|---|---|---|
| Bande passante | 200 MHz | 350 MHz |
| Temps de montée | 2 ns | 1,4 ns |
| Prix |
Spécifications
| Voies analogiques | 4 |
| Voies numériques | 16 (Sonde opt.) |
| Profondeur de mémoire | 500 Mpts (demi-voie) 250 Mpts (voie pleine) |
| Fréquence d'échantillonnage | 2 GS/s par voie |
| Taux de capture de forme d'onde | 1 000 000 wfms/s |
| Résolution verticale | 12 bits 16 bits (mode haute résolution) |
| Échelle verticale | 100 μV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 500 s/div |
| Interfaces | USB, LAN, HDMI, Sortie déclencheur, Succès/échec |
| Options de décodage | Hôte USB, dispositif USB, I2C, SPI, UART/RS232, CAN |
| Écran | LCD 10,1 pouces (1 280 x 800) |
| Dimensions | 355 x 235 x 154 mm |
| Poids | 5,3 kg |
Options
| Sonde d'analyse logique à 4 voies (matériel) | PLA3204 | |
| Option de déclenchement et d'analyse du bus audio I2S (logiciel) | MHO2000-AUDIOA | |
| CAN-FD, option de déclenchement et de décodage du bus LIN (logiciel) | MHO2000-AUTOA | |
| Option AWG 50MHz à double voie intégrée (logiciel) | MHO2000-AWG | |
| Option de déclenchement et de décodage FlexRay (logiciel) | MHO2000-FLEXA | |
| Option d'analyse de puissance (logiciel) | MHO2000-PWRA | |
| Option de déclenchement et de décodage SENT (logiciel) | MHO2000-SENTA | |
| Ensemble (contenant toutes les options logicielles ci-dessus) | MHO2000-BND |
Accessoires
Le MHO2024 est livré par défaut avec :
- Câble USB
- Cordon d'alimentation
- x4 Sondes passives highZ de 350 MHz
Avantages et inconvénients
- 2 GS/s par voie
- Sensibilité verticale jusqu'à 100 μV/div
Téléchargements
| MHO2000 series datasheet |  (15.74 MB) | Télécharger |
