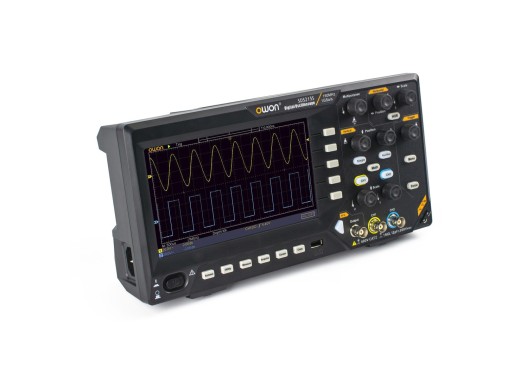

Oscilloscope Owon SDS215S
Détails
L'oscilloscope Owon SDS215S fait partie de la série SDS200, dont le prix est très compétitif. Cet oscilloscope présente une fréquence d'échantillonnage de 1 GSa/s et une bande passante de 150 MHz. De plus, le SDS215S dispose de 2 voies et d'une grande profondeur de mémoire de 20 Mpts. L'oscilloscope dispose d'une fréquence d'échantillonnage indépendante à deux voies. Les deux voies ayant une fréquence d'échantillonnage de 1 GSa/s simultanément. En outre, le SDS210S est équipé d'un générateur de fonction à une voie, avec une bande passante de 25 MHz.
Des connexions USB sont disponibles à l'arrière et à l'avant pour exporter les résultats de mesure ou surveiller directement l'oscilloscope à l'aide de votre PC. L'oscilloscope dispose de deux options de déclenchement, par front et par vidéo.
Aperçu du modèle
Les modèles de la série SDS200 diffèrent principalement par leur bande passante et leur générateur de fonction.
| Modèle | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 150 MHz |
| Générateur de fonction |
Non
|
Oui
|
Oui
|
| Prix |
Spécifications techniques
| Oscilloscope | ||
| Voies | 2 | |
| Profondeur de mémoire | 20 Mpts | |
| Fréquence d'échantillonnage | 1 GS/s | |
| Temps de montée | ≤3,5 ns | |
| Types de déclenchement | Front, vidéo | |
| Résolution verticale | 8 bits | |
| Échelle verticale | 2 mV/div - 10 V/div | |
| Échelle horizontale | 2 ns/div - 1000 s/div | |
| Paramètres de mesure (vertical) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms | |
| Paramètres de mesure (horizontal) | Période, Fréq, +Wid, -Wid, Temps de montée, Temps de chute, +Dut, -Dut, Retard | |
| Générateur de fonction | ||
| Bande passante | 25 MHz | |
| Voies | 1 | |
| Fréquence d'échantillonnage | 125 MSa/s | |
| Résolution verticale | 14 bits | |
| Formes d'onde | Sinus, carré, rampe, exp, bruit, arb | |
| Longueur de la forme d'onde | 8 kpts | |
| Plage d'amplitude | 1 mV - 10 V | |
| Généralités | ||
| Écran | LCD TFT de 7 pouces (800x480) | |
| Connectivité | USB (hôte/dispositif) | |
| Dimensions | 301 x 152 x 70 mm | |
| Poids | 1,1 kg | |
Accessoires
L'oscilloscope Owon SDS215S est livré avec :
- Câble USB
- Cordon d'alimentation
- 1 jeu de sondes passives de 150 MHz (soit 2 sondes)
- Câble BNC
- Outil de réglage des sondes
Avantages et inconvénients
- Excellent rapport qualité-prix
- Générateur de fonction
Téléchargements
| Owon SDS200 series specifications |  (11.39 MB) | Télécharger |
| SDS2000 series manual | (2.63 MB) | Télécharger |
