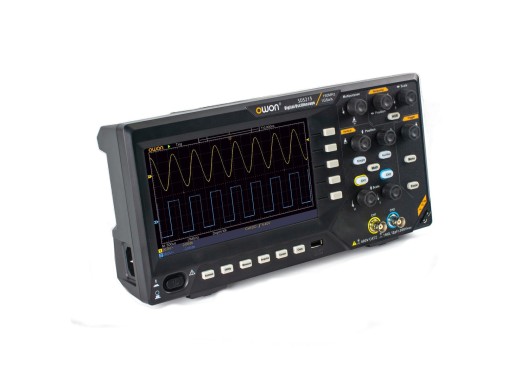

Oscilloscope Owon SDS210
Détails
L'oscilloscope Owon SDS210 fait partie de la série SDS200, dont le prix est très compétitif. Cet oscilloscope présente une fréquence d'échantillonnage de 1 GSa/s et une bande passante de 100 MHz. De plus, le SDS210 dispose de 2 voies et d'une grande profondeur de mémoire de 20 Mpts. L'oscilloscope dispose d'une fréquence d'échantillonnage indépendante à deux voies. Les deux voies ayant une fréquence d'échantillonnage de 1 GSa/s simultanément.
Des connexions USB sont prévues à l'arrière et à l'avant pour exporter les résultats des mesures ou contrôler directement l'appareil avec votre PC. L'oscilloscope dispose de deux options de déclenchement, par front et par vidéo.
Aperçu du modèle
Les modèles de la série SDS200 diffèrent principalement par leur bande passante et leur générateur de fonction.
| Modèle | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 150 MHz |
| Générateur de fonction |
Non
|
Oui
|
Oui
|
| Prix |
Caractéristiques techniques
| Voies | 2 |
| Profondeur de mémoire | 20 Mpts |
| Fréquence d'échantillonnage | 1 GS/s |
| Temps de montée | ≤3,5 ns |
| Types de déclenchement | Front, vidéo |
| Résolution verticale | 8 bits |
| Échelle verticale | 2 mV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1000 s/div |
| Paramètres de mesure (vertical) | Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms, |
| Paramètres de mesure (horizontal) | Période, Fréq, +Wid, -Wid, Temps de montée, Temps de chute, +Dut, -Dut, Retard |
| Affichage | LCD TFT 7" (800x480) |
| Connectivité | USB (hôte/dispositif) |
| Niveau de bruit Eleshop | ★ ★ ★ ★ ★ |
| Dimensions | 301 x 152 x 70 mm |
| Poids | 1,1 kg |
Accessoires de l'oscilloscope
L'oscilloscope Owon SDS210 est livré avec :
- Câble USB
- Cordon d'alimentation
- 1 jeu de sondes passives de 100 MHz (soit 2 sondes)
- Outil de réglage des sondes
Avantages et inconvénients
- Excellent rapport qualité-prix
Téléchargements
| Owon SDS200 series specifications |  (11.39 MB) | Télécharger |
| SDS2000 series manual | (2.63 MB) | Télécharger |
