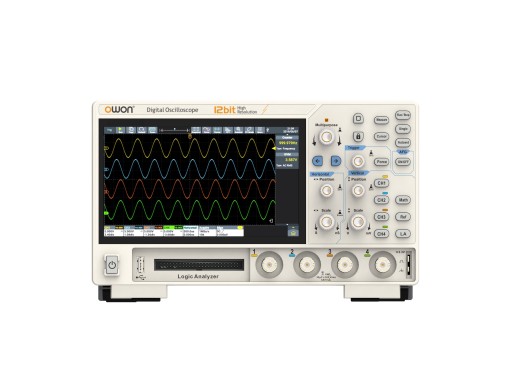

Oscilloscope Owon ADS924-AG
Détails
L'Owon ADS924A-AG est un oscilloscope à 12 bits abordable qui fait partie de la série ADS900A. Il dispose de 4 voies avec une bande passante de 250 MHz. Pour ce prix, l'oscilloscope dispose d'une fréquence d'échantillonnage élevée de 2 GSa/s et d'une profondeur de mémoire de 100 Mpts. De plus, l'ADS914A est livré en standard avec une FFT améliorée, qui permet le traitement en temps réel de formes d'ondes jusqu'à 1 Mpts. Ce modèle est également équipé d'un générateur de formes d'ondes arbitraires.
La série ADS900A dispose de nombreuses options d'interface telles que HDMI, USB, Trig Out (P/F) et LAN. En outre, il existe des caractéristiques intéressantes en termes de qualité de vie, telles qu'une interface utilisateur tactile actualisée et conviviale avec contrôle gestuel, la prise en charge du contrôle web qui vous permet de contrôler l'oscilloscope à distance et l'enregistrement vidéo pour documenter et partager les résultats des tests. Nous proposons l'option sonde de l'analyseur logique Owon à 16 voies ici. Enfin, l’appareil est doté d'un écran LCD TFT de 7 pouces.
Aperçu du modèle
| Modèle | ADS914A | ADS914A-AG | ADS924A | ADS924A-AG |
|---|---|---|---|---|
| Bande passante | 125 MHz | 125 MHz | 250 MHz | 250 MHz |
| Générateur de formes d'ondes arbitraires | Non
| Oui
| Non
| Oui
|
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 100 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 2 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 700 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 200 µV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Interfaces | Hôte USB, dispositif USB LAN, succès/échec, sortie déclencheur, HDMI |
| Décodage | I2C, SPI, UART/RS232, CAN, LIN |
| Affichage | 7" TFT LCD (1 024x600) |
| Dimensions | 260 x 160 x 78 mm |
| Poids | 1,5 kg |
Options
| Option analyseur logique | Sonde analyseur logique 16 voies |
Accessoires
L'ADS924A-AG est livré par défaut avec :
- Cordon d'alimentation
- Adaptateur d'alimentation
- Câble USB
- 4 sondes passives
Avantages et inconvénients
- Bon rapport qualité-prix
- Profondeur de mémoire élevée
- Fréquence d'échantillonnage élevée
Téléchargements
| ADS900A series user manual |  (11.29 MB) | Télécharger |
| ADS900A series data sheet | (35.93 MB) | Télécharger |
