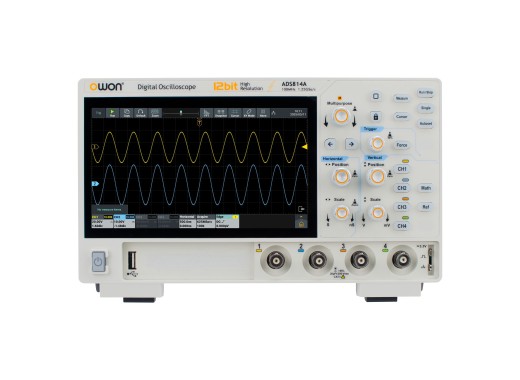

L'Owon ADS814A est un oscilloscope à 12 bits abordable qui fait partie de la série ADS800A. Il dispose de 4 voies avec une bande passante de 100 MHz. La série ADS800A présente un excellent rapport prix/performances par rapport à la plupart de ses concurrents, avec une profondeur de mémoire supérieure de 50 Mpts et un taux de capture de forme d'onde de 700 000wfm/s. De plus, il est équipé de nombreuses interfaces, telles que USB, LAN et HDMI. En outre, toutes les options de décodage sont incluses par défaut, ce qui rend l'appareil très polyvalent sans qu'il soit nécessaire d'acheter des options supplémentaires. Enfin, l'ADS814A dispose d'un serveur web intégré, permettant aux utilisateurs de faire fonctionner l'oscilloscope via un navigateur. Enfin, l'appareil est équipé d'un écran LCD tactile de 7 pouces avec commandes multitouch.
Aperçu des modèles
| Modèle |
ADS804A
|
ADS814A
|
ADS824A
|
|---|
| Bande passante |
70 MHz |
100 MHz |
200 MHz |
| Prix |
382.8
TTC :
382,80 €
HT :
319,00 €
|
442.8
TTC :
442,80 €
HT :
369,00 €
|
550.8
TTC :
550,80 €
HT :
459,00 €
|
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 50 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 1,25 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 700 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Interfaces | Hôte USB, Dispositif USB, LAN, Succès/échec, sortie déclencheur, HDMI |
| Décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | 7" TFT LCD (1 024 x 600) |
| Dimensions | 260 x 160 x 78 mm |
| Poids | 1,5 kg |
Accessoires
- 4 sondes passives
- Cordon d'alimentation
- Adaptateur d'alimentation
- Câble USB
Avantages et inconvénients
- Profondeur de mémoire élevée
- Résolution de 12 bits
- Bon rapport qualité-prix
Téléchargements
(10.1 MB)
