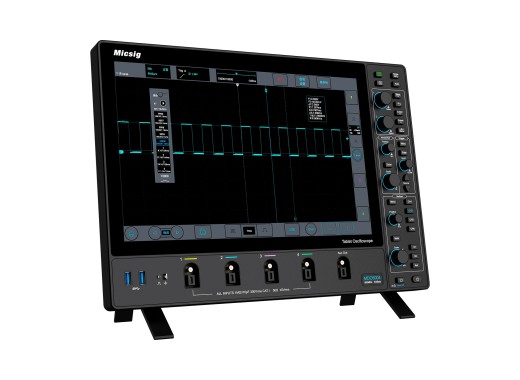

L’oscilloscope MDO5004 de Micsig est un oscilloscope numérique à 4 voies équipé d'une bande passante de 500MHz. Cet oscilloscope a une résolution de 8 bits. Pour un oscilloscope similaire avec une résolution de 12 bits, voir la série Micsig MHO3. L'MDO5004 a un taux d'échantillonnage de 3 GSa/s, une profondeur de mémoire de 360 Mpts et un taux de capture de forme d'onde élevé de 230 000 wfm/s. De plus, il dispose d’un grand écran tactile TFT de 14 pouces avec une résolution de 1920 x 1200 pixels.
L'oscilloscope prend en charge la commande à distance d'un PC ou d'un smartphone et peut enregistrer simultanément des données sur plusieurs voies. Le MDO5004 prend en charge de nombreuses fonctions mathématiques telles que l'addition, la multiplication et la différenciation, ainsi que la FFT. Il dispose de plusieurs types de déclenchements tels que le front, l'impulsion logique et bien d'autres encore.
Aperçu du modèle
Nous proposons plusieurs oscilloscopes dans la série MDO, qui diffèrent par leur bande passante et leur temps de montée.
| Modèle |
MDO2504
|
MDO3504
|
MDO5004
|
| Bande passante |
250 MHz |
350 MHz |
500 MHz |
| Temps de montée |
≤ 1,4 ns |
≤ 1,0 ns |
≤ 0,7 ns |
| Prix |
1699
1 699,00 €
Hors TVA
|
2399
2 399,00 €
Hors TVA
|
3299
3 299,00 €
Hors TVA
|
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 360 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 3 GS/s (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | 230 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI, sortie déclencheur |
| Décodage | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Écran | LCD TFT de 14" (1920x1200) |
| Dimensions | 400 x 280 x 35,8 mm |
| Poids | 4,3 kg |
Accessoires
L'oscilloscope MDO5004 de Micsig est fourni avec :
- x4 sondes passives
- x4 adaptateurs MSP-BNC
- x1 adaptateur secteur
(14.11 MB)
