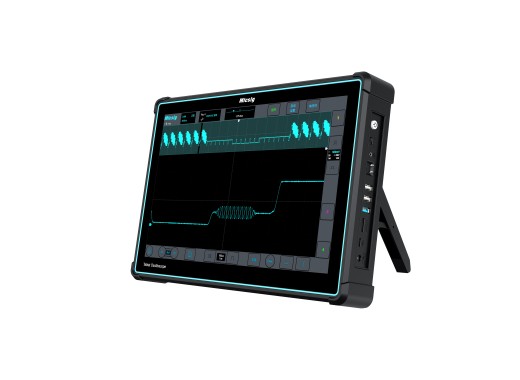

L’oscilloscope ETO5004 de Micsig est un oscilloscope à 4 voies équipé d'une bande passante de 500MHz. L'oscilloscope a une résolution de 8 bits et est similaire à la série MDO de Micsig mais sans boutons et sous forme de tablette. L'ETO5004 a un taux d'échantillonnage de 3 GSa/s, une profondeur de mémoire de 360 Mpts et un taux de capture de forme d'onde élevé de 230 000 wfm/s. L'appareil présente un faible plancher de bruit de < 90 μVrms à 500MHz. Cette tablette oscilloscope dispose d'un grand écran tactile TFT de 14 pouces avec une résolution de 1920 x 1200 pixels. Cet oscilloscope ne comporte aucun bouton.
L'oscilloscope est doté d'une grande batterie intégrée de 13500 mAh. Grâce à cela, l'ETO5004 est facile à utiliser sur le terrain par rapport aux séries MDO ou MHO3. L'oscilloscope prend en charge la commande à distance d'un PC ou d'un smartphone et peut enregistrer simultanément des données sur plusieurs voies. Le Micsig ETO5004 prend en charge de nombreuses fonctions mathématiques telles que l'addition, la multiplication et la différenciation, ainsi que la FFT. Il dispose de plusieurs types de déclenchements tels que le front, l'impulsion logique et bien d'autres encore.
Une batterie de remplacement est disponible ici.
Aperçu du modèle
Nous proposons plusieurs oscilloscopes dans la série ETO, qui diffèrent par leur bande passante et leur temps de montée.
| Modèle |
ETO3504
|
ETO5004
|
| Bande passante |
350 MHz |
500 MHz |
| Temps de montée |
≤ 1,0 ns |
≤ 0,7 ns |
| Prix |
1999
1 999,00 €
Hors TVA
|
2699
2 699,00 €
Hors TVA
|
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 360 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 3 GS/s (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | 230 000 wfm/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Interfaces | Hôte USB, dispositif USB, HDMI, sortie déclencheur |
| Décodage | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Écran | LCD TFT de 14" (1920x1200) |
| Dimensions | 353 x 245 x 56 mm |
| Poids | 3,6 kg |
Accessoires
L'oscilloscope ETO5004 de Micsig est fourni avec :
- x4 sondes passives
- x4 adaptateurs MSP-BNC
- x1 adaptateur secteur
- x1 batterie (intégrée)
