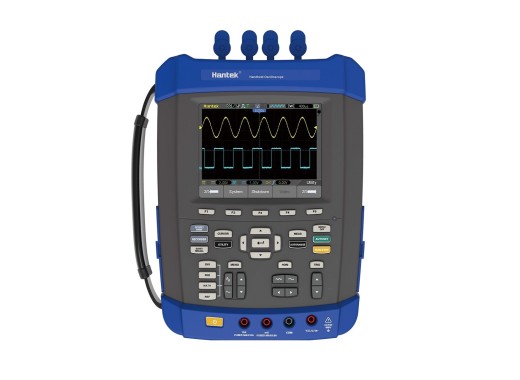

Oscilloscope Hantek DSO8202E
Détails
Le DSO8202E de Hantek est un oscilloscope, un enregistreur, un multimètre, un analyseur de spectre, un compteur de fréquence et un générateur de formes d'ondes arbitraires réunis dans un seul appareil portable. En tant qu'oscilloscope, il dispose d'une bande passante de 200 MHz, d'une profondeur de mémoire de 2 Mpts et d'une fréquence d'échantillonnage de 1 GS/s. En tant que multimètre, la résolution de l'écran est de 6 000 points ou 3⅚ chiffres et il peut mesurer la tension CA/CC, le courant CA/CC, la résistance, la capacité et la continuité/diode. Le générateur de formes d'ondes arbitraires a une bande passante maximale de 25 MHz et une résolution verticale de 12 bits. Il est également conforme à la norme IP51 pour la poussière et les gouttes d'eau et résiste aux secousses pour supporter les environnements difficiles. Le DSO8202E dispose également d'un écran LCD TFT de 5,6 pouces avec une résolution de 640 x 480 pixels, d'un indicateur de batterie et de piles remplaçables 18650, ainsi que d'un trou de montage pour trépied, d'une lampe de poche et de raccords de sécurité BNC remplaçables.
Spécifications
| Oscilloscope | |
| Bande passante | 200 MHz |
| Canaux | 2 |
| Profondeur de mémoire | 2 Mpts (divisé par le nombre de canaux actifs) |
| Fréquence d'échantillonnage | 1 GS/s (divisé par le nombre de canaux actifs) |
| Résolution verticale | 8 bits |
| Échelle verticale | 2 mV/div - 100 V/div |
| Échelle horizontale | 2 ns/div - 2000 s/div |
| Multimètre | |
| Résolution de l'écran | 6 000 comptes, 3 ⅚ chiffres |
| Tension CA max. | 600 V |
| Tension CC max. | 800 V |
| Courant CA max. | 10 A (20 A pendant 30 s) |
| Courant CC max. | 10 A (20 A pendant 30 s) |
| Résistance max. | 60 MΩ |
| Capacité max. | 400 µF |
| Autres fonctions | Diode, continuité, enregistrement Min/Max, rétention de la valeur crête/données, mise hors tension automatique |
| Générateur des formes d'ondes | |
| Bande passante | 1 Hz - 25 MHz |
| Résolution verticale | 12 bits |
| Gamme d'amplitude | 3,5 Vpp |
| Généralités | |
| Interfaces | Hôte USB, dispositif USB, succès/échec, sortie déclencheur |
| Écran | LCD TFT de 5,6" (640x480) |
| Dimensions | 260 x 220 x 75 mm |
| Poids | 2,5 kg |
Accessoires
Le DSO8202E de Hantek sera livré avec :
- Sac de transport
- Joints de sécurité BNC
- Câble USB
- Cordons de mesure
- Câble BNC
- Crochet en velcro
- Câble d'alimentation
- x2 Sondes passives
Avantages et inconvénients
- Appareil six en un
- Piles remplaçables
- Six fonctions en un, mais limité
Téléchargements
