Module DSO ZeroPlus LAP-C
Promotion ! Le prix de ce produit est temporairement réduit. Offre valable jusqu'à épuisement des stocks !
Détails

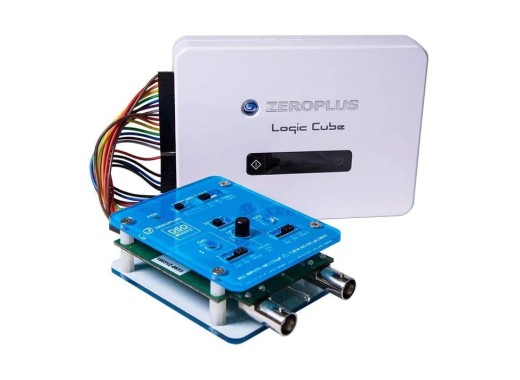

Le module DSO ZeroPlus LAP-C ajoute une fonctionnalité d'oscilloscope à deux voies à tout analyseur logique ZeroPlus LAP-C compatible. Il transforme le LAP-C en un oscilloscope à signaux mixtes (MSO), permettant la capture simultanée de formes d'ondes analogiques et de signaux logiques numériques par le biais d'une interface logicielle unique. Le module DSO a une bande passante de 20 MHz.
Avec des fréquences d'échantillonnage allant jusqu'à 100 MHz et 19 mesures automatiques de formes d'onde, le module DSO est un moyen pratique et abordable d'étendre une configuration LAP-C existante pour un débogage analogique de base sans avoir besoin d'un oscilloscope séparé.
Compatibilité
Pour chaque modèle, voici le nombre maximum de voies DSO et LA qui peuvent être fournis.
| Mode MSO | LAP-C série 16000 LAP-C Pro 16xxx |
LAP-C série 32000 LAP-C Pro série 32xxx |
|---|---|---|
| Voie unique | DSO 1 voie + LA 7 voies | DSO 1 voie + LA 23 voies |
| Double voie | DSO 2 voies | DSO 2 voies + LA 16 voies |
Spécifications
| Bande passante | 20 MHz |
| Voies | 2 |
| Fréquence d'échantillonnage | 2,5 MHz - 100 MHz (6 étapes) |
| Profondeur de mémoire | 2 000 / 16 000 / 32 000 |
| Échelle verticale (sonde ×10) | 1 V/div, 2 V/div, 5 V/div |
| Échelle verticale (sonde ×1) | 100 mV/div, 200 mV/div, 500 mV/div |
| Modes de déclenchement | Auto, normal, simple |
| Conditions de déclenchement | Front montant, front descendant, les deux fronts, niveau haut, niveau bas, tout signal |
| Mesures automatiques | 19 (Vmax, Vmin, Vpp, Vrms, fréquence, période, rapport cyclique, temps de montée/chute, etc.) |
| Mesures du curseur | Différence de temps, différence de tension |
| Compensation de la sonde | 2 kHz, 3,3 Vp-p onde carrée |
| Interface | A0-A7, B0-B7, Ext CLK, VDD, GND (se connecte à LAP-C) |
| Dimensions | 145 x 70 x 25 mm |
| Poids | 200 g |
Accessoires
Le module ZeroPlus LAP-C DSO est livré par défaut avec :
- Sonde d'oscilloscope
- Outil de réglage
- Câble à une voie
- Câble à deux voies
- Anneaux d'identification
- Manchons de positionnement
Avantages et inconvénients
- 19 mesures automatiques de la forme d'onde
Téléchargements
| ZeroPlus DSO user manual |  (1.93 MB) | Télécharger |
