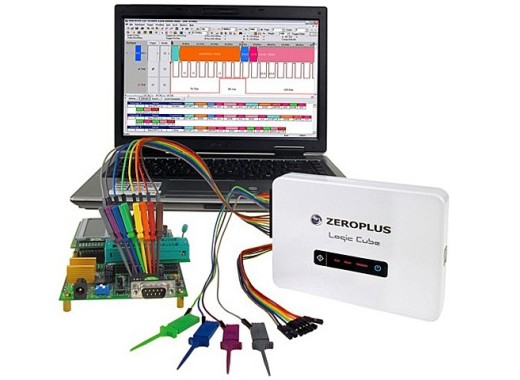

Avec l'analyseur logique USB Zeroplus LAP-C 16064, vous pouvez visualiser rapidement et clairement jusqu'à 16 signaux numériques. Vous pouvez également consulter les données brutes ; cependant, la prise en charge de nombreux protocoles connus facilite l'analyse des signaux de bus.
Grâce à la connexion USB, aucun adaptateur d'alimentation externe n'est nécessaire, et un transfert de données rapide est possible. La compression des données brevetée permet d'enregistrer jusqu'à 255 fois plus de données, ce qui réduit la quantité de mémoire nécessaire.
Logiciel
Un progiciel très complet est disponible en téléchargement ici.
Le logiciel Zeroplus vous permet de décoder les protocoles des signaux que vous visualisez. Vous pouvez, par exemple, lire les messages CAN, I2C ou UART directement dans le logiciel Zeroplus. Pas moins de 120 protocoles sont directement pris en charge. Vous voulez plus d'informations sur le décodage des signaux SPI et/ou CAN ? Regardez ensuite les vidéos ci-dessous.
Dans le tableau en bas de la page, vous trouverez un aperçu d'un certain nombre de protocoles pris en charge.
Le module DSO ZeroPlus ajoute une fonctionnalité d'oscilloscope à deux voies à votre série LAP-C 16000/32000, vous permettant de capturer et d'analyser des formes d'ondes analogiques en même temps que des signaux logiques numériques au cours d'une seule session de mesure. Combinez jusqu'à 2 voies d'oscilloscope numérique avec 7 voies d'analyseur logique pour un débogage complet des signaux mixtes.
Aperçu des protocoles
Vous trouverez ci-dessous un aperçu des protocoles fournis en standard avec l'analyseur logique LAP-C.
Vous pouvez télécharger le jeu complet de logiciels ici.
Automobile
| CAN 2.0B | DSI Bus | FlexRay 2.1A | LIN 2.1 |
| MVB | WTB | | |
Système PC
| AMD_SVI2 | DDC EDID | GPIB | FWH |
| IDE | Faible nombre de broches | LPC-SERIRQ | LPT |
| PCI | PECI | PS/2 | GPIO série IBPI |
| SVID | USB 1.1 | USB 2.0 | |
Interface IC
| BDM | HPI | 1-WIRE | JTAG 2.0 |
| MCU-51 DECODE | 3-WIRE | I2C | MDDI |
| MICROWIRE | MIPI DSI | SPI | SLE4442 |
| Interface SSI | SPI PLUS | ST7669 | UART(RS-232C/422/485) |
| 1-Wire (avancé) | Débogage par câble série (SWD) | | |
Audio numérique
| AC97 | AES_EBU | Interface DSA | DP AUX Channel 1.1 |
| HD Audio | HDMI CEC | I2S | MHL-CBUS |
| MIDI | MIPI_CSI-2 | PCM | PSB Interface |
| S/PDIF | STBus | | |
Application de la logique de base
| LOGIQUE ARITHMÉTIQUE | LOGIQUE NUMÉRIQUE | JK FLIP-FLOP | COMPTEUR ASCENDANT/DESCENDANT |
Mémoire
| Compact Flash 4.1 | eMMC | I2C (EEPROM 24L) | I2C (EEPROM 24LCS61/24LCS62) |
| MICROWIRE (EEPROM 93C) | Compatible SPI (Atmel Memory) | Quad SPI | SAMSUNG K9 (NAND Flash) |
| SD2.0/SDIO | SD3.0 | UNI/O | |
Optoélectronique
| DEL à 7 segments | CCIR656 | CMOS IMAGE | LCD12864 |
| Interface DALI | DM114/DM115 | DMX512 | LCD1602 |
| LED Pitch Array | LG4572 | Interface RGB | S2Cwire/AS2Cwire |
| SCCB | | | |
Rayons infrarouges
| IRDA | NEC PD6122 | Philips RC-5 | Philips RC-6 |
| PT2262/PT2272 | | | |
Puissance
| BMS | HDQ | PMBus 1.1 | QI |
| SDQ | SMBus 2.0 | | |
Sans fil
| Différentiel Manchester | DigRF | ISO7816 UART | KEELOQ Code Hopping |
| MANCHESTER | MII | SIGNIA 6210 | MILLER |
| MIL-STD-1553 | MODIFIED MILLER | SWP | WIEGAND |
| WWV/WWVH/WWVB | | | |
Autre
| DS1302 | DS18B20 | Line Code | HART |
| KNX | ModBus | MODIFIED SPI | OPENTHERM 2.2 |
| PROFIBUS | SHT11 | YK-5 | |
Accessoires
L'analyseur logique LAP-C 16064 est fourni avec :
- x1 Câble USB 2.0
- x20 Crochets à fixation
- x1 CD de pilotes
- x1 Sonde à 1 broche
- x1 Sonde à 2 broches
- x2 Sondes à 8 broches
- x1x Sac de transport
Téléchargements
(4.69 MB)
